變頻器兩線式控制與三線式控制的區別

1、原理不同

兩線制使用一個開關點來控制，點閉合，變頻器運行，點斷開，變頻器停止。三線制的原理和交流接觸器的自鎖電路類似，一個啟動點，一個停止點。啟動時停止點必須是閉合的，停止點斷開的情況下，無法啟動變頻器。

2、用法不同

如果采用2-線控制時，不管用變頻器自己的電源還是用外部電源，都是需要一個按鈕，閉合時變頻器就得電啟動，斷開時就取消給定，變頻器就停止運行（用一個I/O接口）。帶反轉的（再用一個I/O接口、一個按鈕）；

3、使用情況不同

大功率的變頻器都使用三線輸入，二線輸入（單相輸入）只適用于小功率的使用（2Kw以下），二線制沒有什么優點，會導致輸入電流很大（是三線制的三倍），只有在無法提供正常380V電源的情況下使用。

4、行駛不同

兩線就是一個信號正轉方向或者反轉方向，并且?guī)н\(yùn)轉信號就是不需要另加運轉信號。有的變頻兩線也有脈沖的形式。三線就是運轉信號是單獨，要有運轉信號的其他兩個信號才有作用。但有的變頻三線也就是常說的脈沖信號。

舉例

下面以某變頻器為例進行說明，因?yàn)樵撟冾l器的控制運行的方式有四種，比較全面。為方便說明，選取多功能端子DI1、DI2、DI3三個端子做為控制運行用外部端子。該變頻器的兩線式和三線式均有兩種方式，我們逐一了解一下。

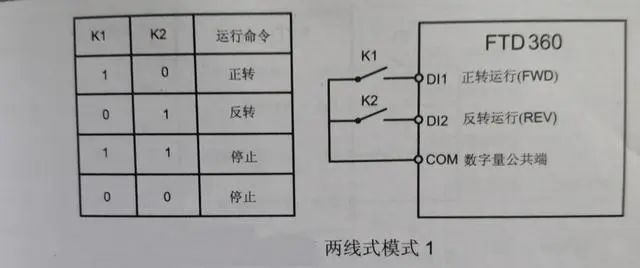

上圖為兩線式的第一種模式，也是最常使用的兩線模式。將端子命令方式設為兩線式1，DI1設為正轉運行(FWD)端子，DI2設為反轉運行(REV)端子。我們可以看到在該模式下，K1閉合，變頻器正轉運行；K2閉合，則反轉運行；K1、K2同時閉合或斷開，變頻器運行停止。

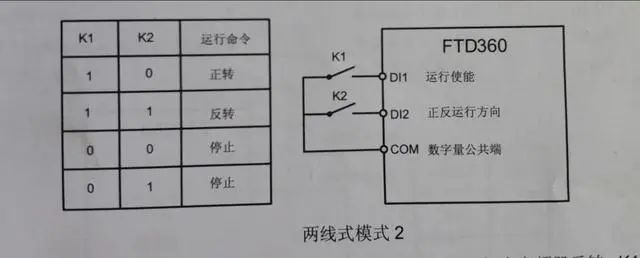

將端子命令方式設為兩線式2，DI1設為運行使能端子，DI2設為正反運行方向端子。在該模式下，K1閉合，變頻器運行使能，K2斷開，變頻器正轉運行；K2閉合，變頻器反轉。

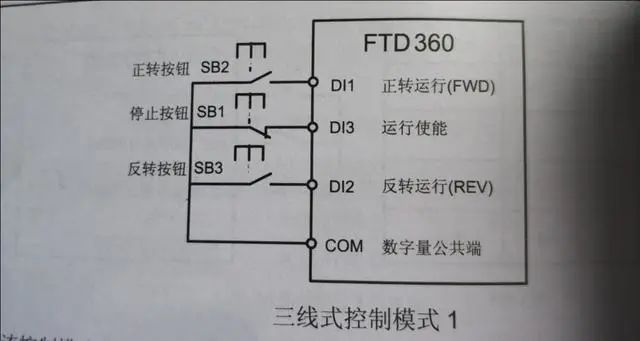

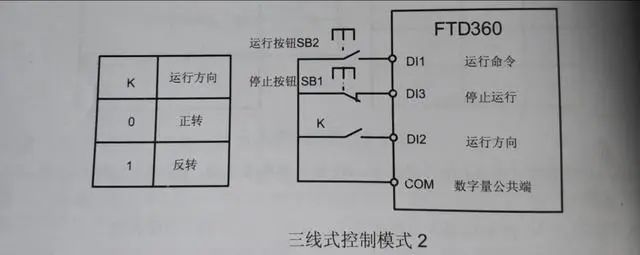

將端子命令方式設為三線式1，DI1設為正轉運行，DI2設為反轉運行，DI3設為三線式運行控制端子。在SB1閉合狀態下，按SB2變頻器正轉(自保持)，按下SB3變頻器反轉(自保持)，SB1變頻器停機。端子命令方式設為三線式2，DI1設為運行使能，DI2設為正反方向，DI3為三線式運行控制。SB1閉合狀態下，按下SB2變頻器運行，K斷開變頻器正轉，K閉合變頻器反轉，斷開SB1變頻器停止運行。

兩線式控制類似按鈕控制接觸器點動，三線式就類似于接觸器自保持。變頻器一般默認的是兩線式1的控制方式，也有的變頻器沒有三線控制方式，大家可以根據需要選擇合適的方式。
