AB-1336變頻器維修故障排除方法

前面我已經介紹了AB-1336變頻器維修故障代碼說明，下面我就AB變頻器維修故障排除方法再做簡單介紹！
注：以下內容所涉及的代碼以及產生代碼的原因請參考上一篇文章，在這里我就不再描述了！如有任何問題請咨詢我公司技術部工程師,咨詢熱線：400-678-6333

代碼  排除方法
65 改正引起SCANport適配器向變頻器發出不允許的頻率參考的故障
02 如果安裝了可選接口選件，檢查TB3的連接情況，如果沒裝此選件，請將輸入模式設置為“Status”
51 更換主控制板或必要時更換變頻器
16 A、方向屏蔽位7屏蔽掉方向屏蔽。B、移開或屏蔽掉其它方向控制源，設置方向屏蔽的位7為零。
58 查找原因，更換保險絲
17 如果只有發生一次，復位故障，繼續運行，如果此故障不斷或頻繁地發生，建議更換主控制板。
36 檢查電流限制跳閘使能參數的編程。檢查是否有過載、不正確的直流提升設定，直流制動電壓設定過高或其它引起迅電流的原因。
27 參考17
46 斷開變頻器電源。根據下載套件手冊安裝J14再重上電。當轉換完成時，斷開電源。移開J14
31 參考17
22 檢查/校正接線和觸點操作
28 參考17
53 1、復位到工廠缺省值并重新上電。2、檢查所有連接到電源/驅動板的部件。必要時更換板子或變頻器。
54 1、復位到工廠缺省值并重新上電。2、檢查所有連接到電源/驅動板的部件。必要時更換板子或變頻器
66 1、復位到工廠缺省值并重新上電。2、檢查所有連接到電源/驅動板的部件。必要時更換板子或變頻器
32 檢查所有連接到主控制板的電線、電纜。必要時更換主控制板或整個變頻器
60 檢查編碼器和接線
52 必要時更換主控制板或整個變頻器
13 檢查電動機和外部到奕頻器輸出端子的接線，找出接地的原因
57 檢查電動機和外部到變頻器輸出端子的接線，找出接地原因
18 參考17

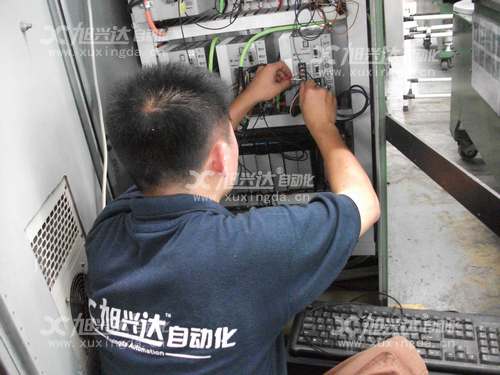

維修變頻器

29 1、檢查最大頻率和最小頻率參數，2、檢查跳躍頻率計、跳躍頻率2、跳躍頻率3和跳躍頻率頻帶參數。3、檢查模擬輸入端是否斷開、連接松動或傳感器掉失。
30 用一個正確的參數值給頻率選擇1或頻率選擇2再編程。如果仍有此問題。更換主控制板或變頻器
62 重編程數字輸入或輸入模式選擇2線
20 1、校正電動機和負載之間的連接。2、校正需要的電平和時間或設置負載掉失檢測不使能
23 檢查所有連接到電源/驅動板的部件。必要時吏換此板，語言模塊或整個變頻器
24 檢查所有連接到主控制板的部件。必要時更換此板，語言模塊或整個變頻器
06 如果電動機產生過高的電流（超過150%），電動機負載過大并不允許變頻器加速到設定頻率，可能需要一個較長的加速時間或減輕負載。
15 1、確認連接了熱電阻。2、電動機過熱，減輕負載。3、熱電阻不存在，拆開可選板。
61 重編程一個或多個輸入為不同的值
35 1、BASE　Voltage基本電壓參數必須大于start boost啟動提升。2、如果DC Boost Select直流提升選擇參數被設置為“FULL CUSTOM”必須大于“BASE VOLTAGE折點電壓且BREAK VOLTAGE折點電壓必須大于START BOOST啟動提升
09 檢查TB2處的外部電位器線路是否有開路
11 檢查編程情況
14 拆開或重放置到正確的槽中

12 檢查變頻器輸出端的短路情況或電動機負荷過大情況
07 存在電動機過載，必須減少變頻器電流，使輸出電流不超過由過載電流參數設置的電流
08 檢查散熱器堵塞或不清潔情況。檢查環境溫度是否超過40度，檢查風扇
05 監視交流進線電壓的高壓情況或瞬變電壓。有可能是電動機再生造成母線電壓過高。延長加速時間或安裝制動選件
38 檢查變頻器和電動機之間的接線。檢查電動機相對地的情況
39 檢查變頻器和電動機之間的接線。檢查電動機相對地的情況
40 檢查變頻器和電動機之間的接線。檢查電動機相對地的情況
50 檢查電動機額定轉速和電動機額定頻率編程
03 監測交流進線電壓過低和中斷情況
26 檢查所有控制板的連接，更換控制板、語言模塊、如必要更換變頻器
64 減少負載
19 1、框架A1、A2、A3檢查預充電電路，更換變頻器。2、框架B：檢查預充電電路。必要時更換電源驅動板或整個變頻器。
56 同上
34 記下故障數據參數值，然后復位故障。如故障再次發生，請聯系維修專家。
48 1、清除故障或給變頻器重上電2、按要求給變頻器參數編程
68 檢查語言模式，更換控制板或必要時更換變頻器

10 1、如果適配器無意斷開，檢查scanport適配器接線情況，更換接線，scanport擴展器，scanpot適配器。主控制板或必要時更換變頻器。2、如果適配器是有意斷開的，且此適配器的邏輯屏蔽位設為1時，可能發生此故障，可設置此適配器邏輯屏蔽位為0，防止故障發生3、檢查HIM是否連接到合適的位置
63 檢查需要的負載情況和電流限制設定
55 檢查熱電阻和接線
04 監視交流進線電壓的低電壓情況或進線電壓中斷情況。
41 檢查電動機和外部接線到變頻器輸出端子的短路情況
42 檢查電動機和外部接線到變頻器輸出端子的短路情況
43 檢查電動機和外部接線到變頻器輸出端子的短路情況
47 檢查損壞的輸出晶體管，更換輸出晶體管，電源驅動板必要時更換變頻器
