在維修三菱變頻器的時候,我們經常會在不裝模塊的情況下進行運行,好讓我們能正確地判斷驅動部分是否正常工作,但是三菱的變頻器在不裝模塊的情況下很難屏蔽掉報警信號,正好接到幾臺三菱A540-22KW變頻器維修,用戶又不急,讓我有了充分的時間來研究此機單板運行的方法,終于成功了,此方法特分享給各位。

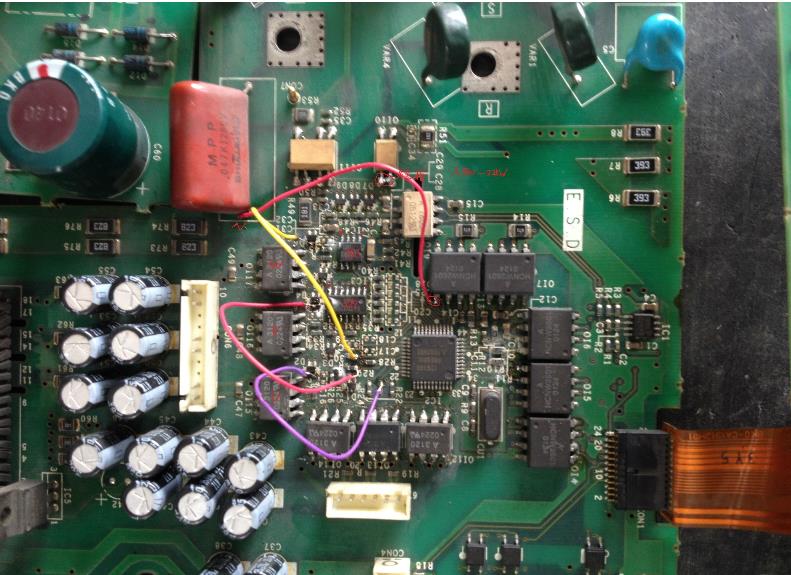

這是屏蔽方法的跳線圖.
方法:1.將三相檢查光耦進行次級短接,取消三相檢測,否則會引起運行無頻率顯示。
2.在P,N端接上DC530V電壓,在RI,SI端接上交流380V。
3.將IC501(1302H02)第11腳與OI5(光耦HWCN2601)第5腳進行端接。
4.反饋信號如下圖進行端接。

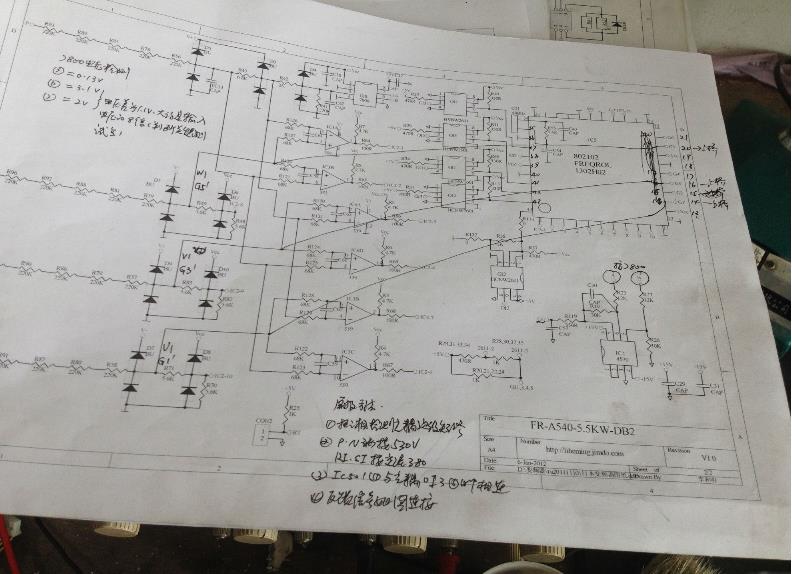

說明:因沒有22KW的電路圖,故用5.5KW的電路圖,其原理是一樣的,G1,G3,G5是上橋驅動信號,從1302h02直接接出來,不要接在其后面的電阻上。

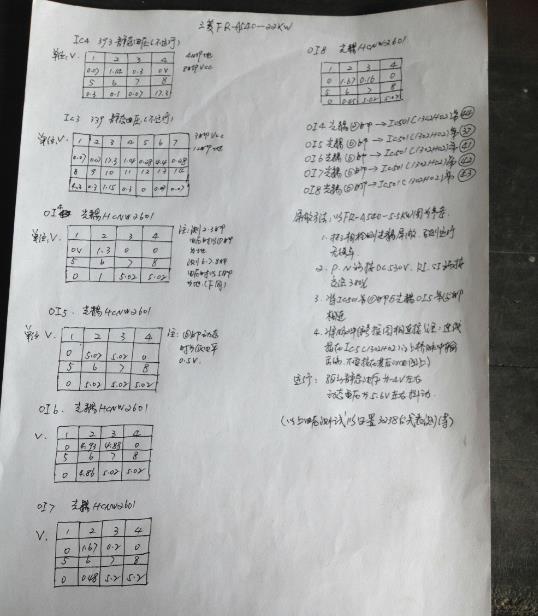

這是393和339的各腳靜態電壓值,供參考。

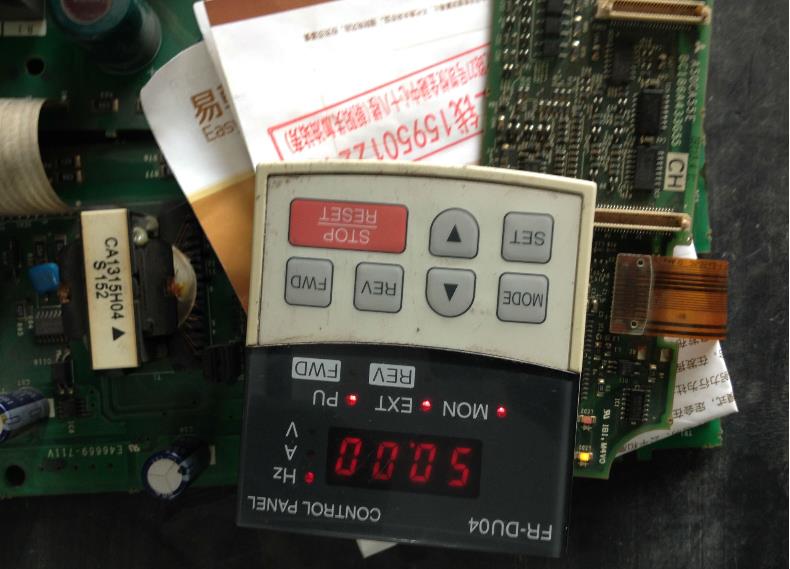

連接正確就可以運行了

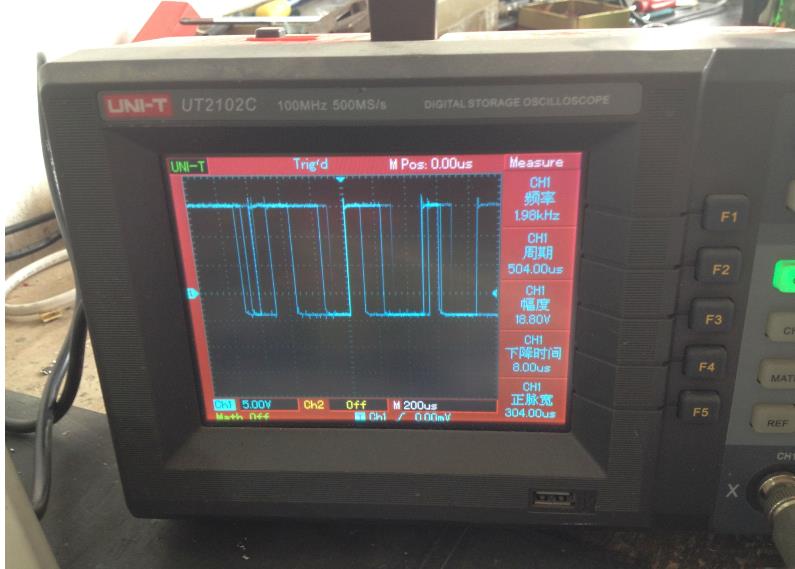

此驅動靜態電壓為-4.2V左右,動態電壓為5.6V左右抖動
變頻器維修波形圖有點抓不住,是因?yàn)闇y(cè)試的時候頻率有點高,但不影響判斷。如有不妥之處,歡迎指正。
轉載自工控論壇,感恩論壇大神“沈振”的無私奉獻!
