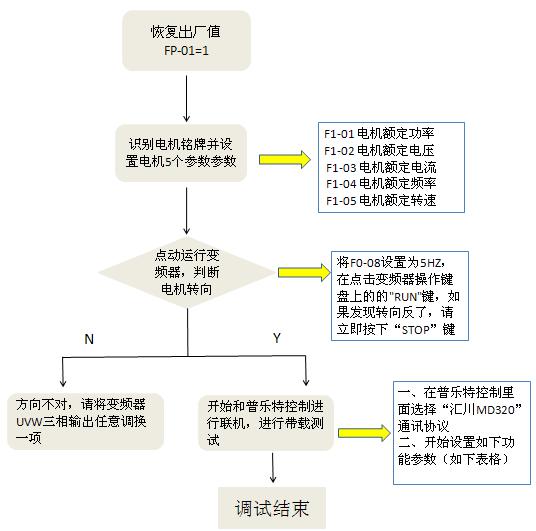

一、 調試流程
二、變頻器控制板端子接線圖 :
變頻器控制板端子布置圖
三、參數設置如下(普樂特控制器+MD290變頻器):
功能嗎 |
參數設定值 |
參數說明 |
F0-02 |
1 |
端子啟動 |
F0-03 |
3 |
4~20MA模擬量輸入(AI2)【J9的跳線要調,如下面的附件所示】 |
F0-10 |
同步于電機的額定頻率 |
最大頻率 |
F0-12 |
同步于電機的額定頻率 |
上限頻率 |
F0-14 |
25 |
下限頻率 |
F1-01~F1-05 |
電機的五個基本參數(功率、電壓、電流、頻率、轉速) |
按照電機銘牌設置 |
F4-00 |
1 |
啟動信號 |
F4-01 |
33 |
急停常閉信號輸入 |
F4-18 |
2.0 |
模擬量最小電壓輸入 |
F4-19 |
0.0% |
AI2最小輸入對應設定 |
F4-20 |
10 |
模擬量最大電壓輸入 |
F4-21 |
100%(如果空壓機不需要跑最大頻率,可以通過這個參數來設置,例如:空壓機的最高頻率是50HZ,現在只需要跑到40HZ,那么設定值就是40/50=80% ) |
AI2最大輸入對應設定 |
FD-05 |
1 |
標準的MD0DBUS協議 |
附件:

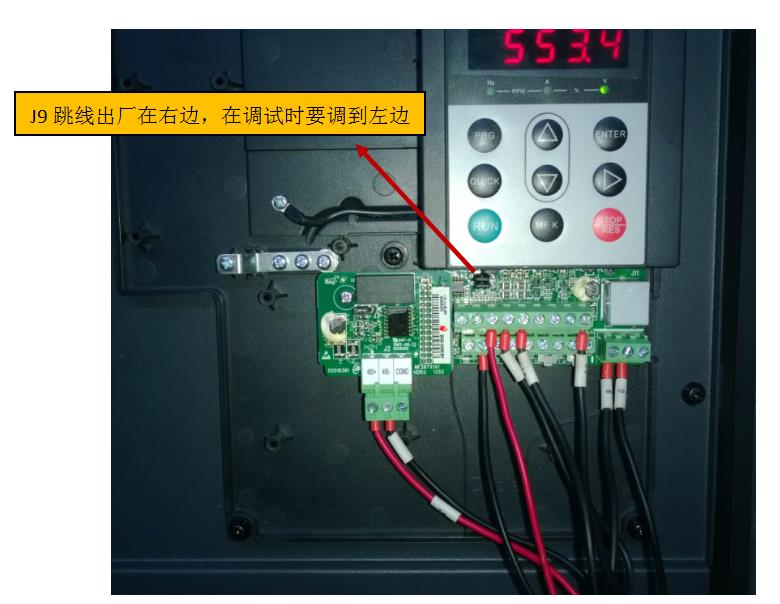

1、變頻器跳線示意圖:

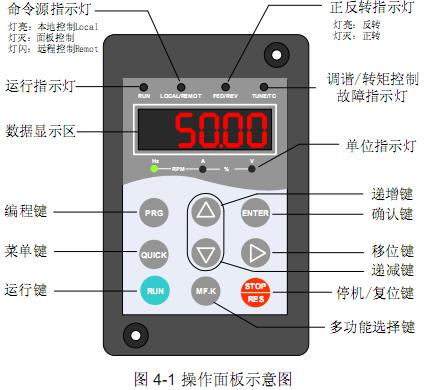

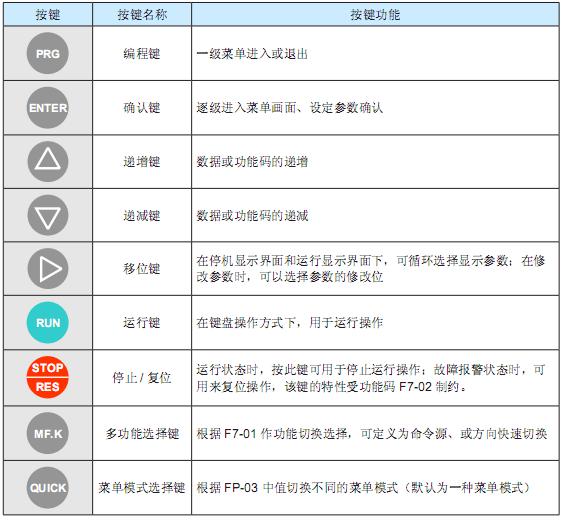

2、變頻器鍵盤操作說明
