本文旨在介紹匯川IS620P伺服驅動器故障，是與H3U系列PLC之間出現CANLink通訊故障時的處理方法，使用軟件包括autoshop和InoServoShop，伺服驅動器與PLC之間通過CANLin通訊易出現問題的部位主要有以下幾處：
1.檢查CAN配置

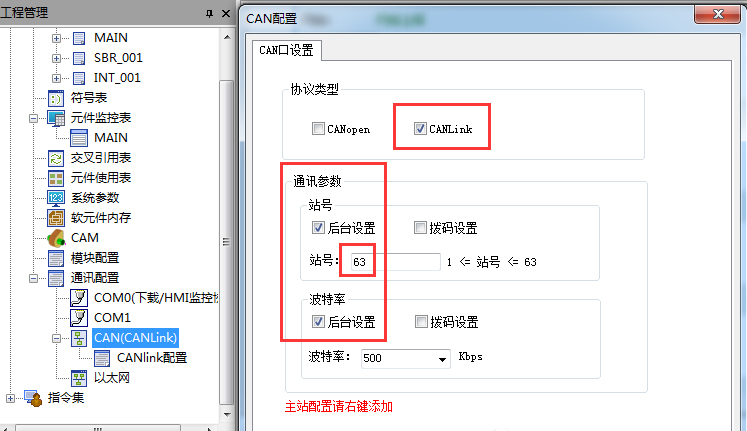

圖一
如圖一所示，CAN配置依次設置為CANLink、后臺設置、并注意站號的設置（后續使用主站號時，需與該站號始終保持一致）。

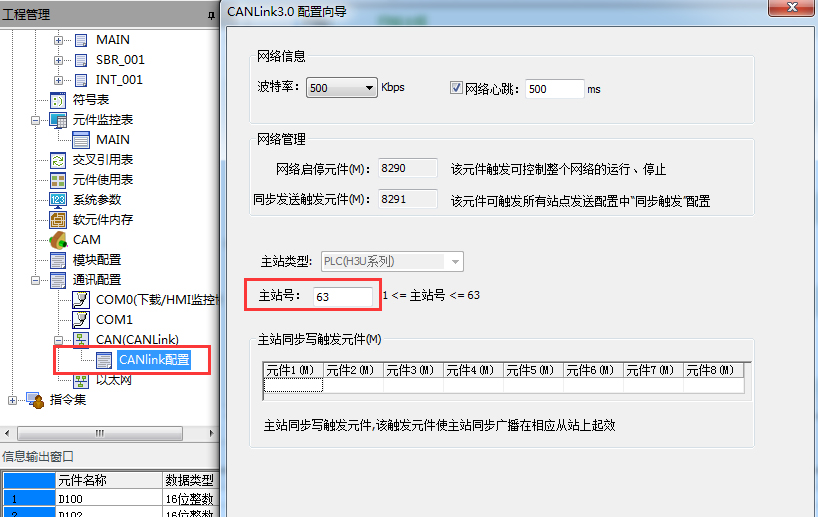

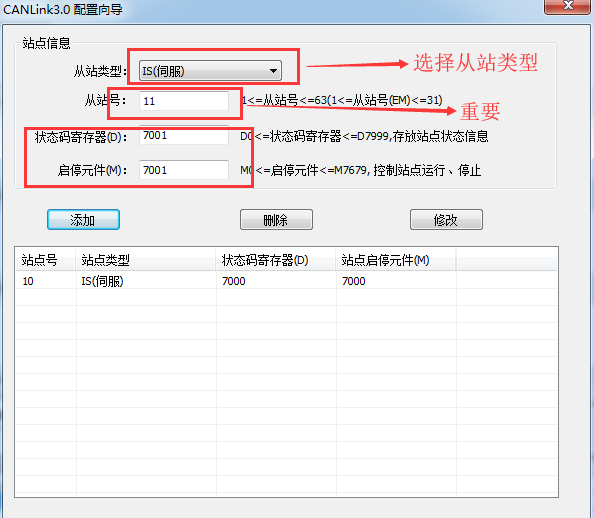

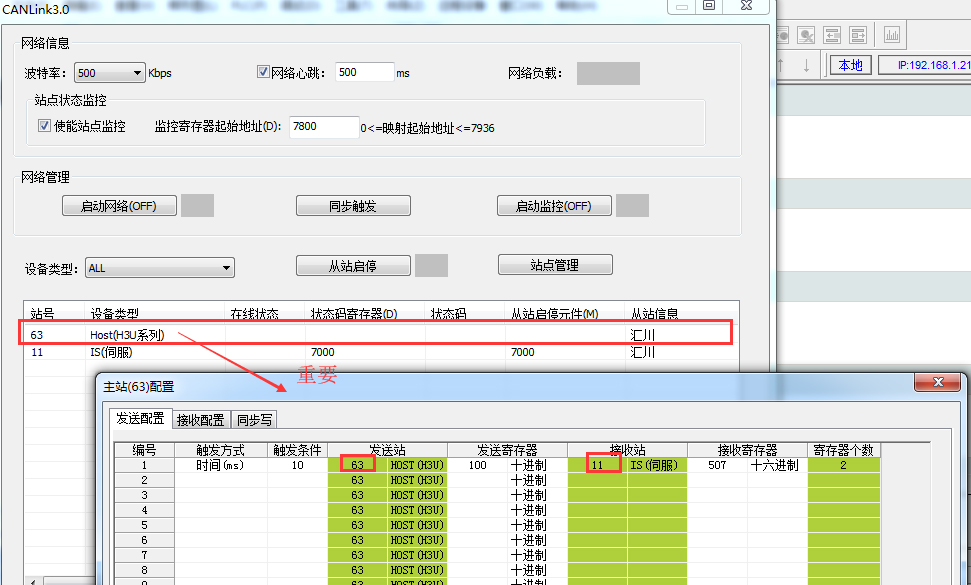

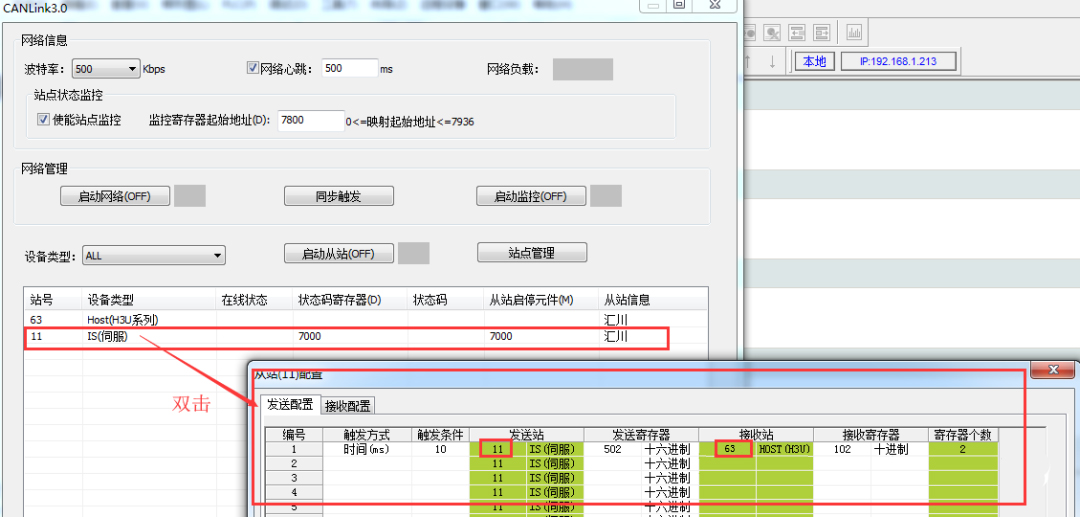

2.檢查CANLink配置
（a）
（b）
（c）
（d）
圖二
如圖二所示步驟，依次檢查站號的設置。

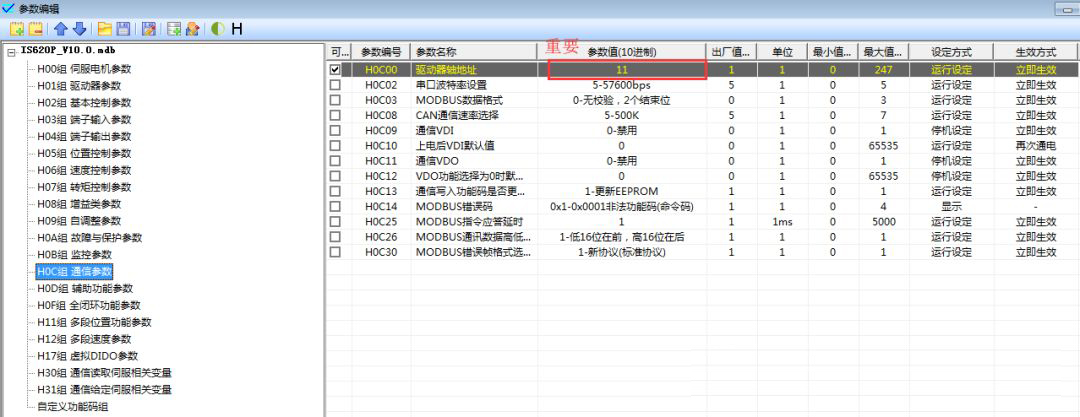

3.使用InoServoShop軟件監控設置伺服驅動器的參數時，注意設置0C組通訊參數，將H0C-00設置為從站站號，這里設置為11
如圖三所示：
圖三
4.檢查接線
伺服驅動器與PLC之間使用CANLink通信時，還需要注意接線的問題，使用一端網線水晶頭接伺服驅動器CN3，另一端接PLC的CANLink通訊接口，同時需注意終端電阻的位置，接線依次為橙色-CANH，黑色-CANL，黃色-GND，另外端子需外接24V電源。
