變頻器維修之電流檢測前置電路故障兩例

例1：上電報過電流故障

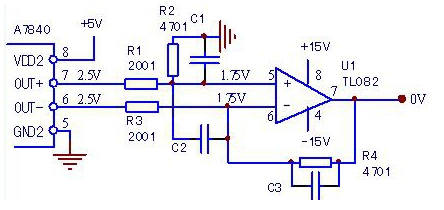

    將電路簡單測繪了一下，系變頻器輸出端串接毫歐級電流采樣電阻，將其電流變化轉變?yōu)殡妷鹤兓�，再由A7840和差分放大器，取得電流信號。電路結構和靜態信號正常值見下圖。

現測U1的輸入、輸出端電壓均為2.5V，判斷U1是好的，故障為U1偏置電路或A7840異常所致。測A7840的6、7腳輸出電壓均為2.5V，正常。故障局限于R1、R2分壓電路異常，如R2虛焊或斷路，將導致2.5V的故障電壓輸出。
停電測量R1、R2兩電阻的阻值均正常，上電測R1與R2的分壓點電壓為2.5V，但測R2與R1相連接的一端時，電壓變?yōu)?.7V。判斷R2的連接端虛焊，烙鐵補焊后，故障排除。

結論：虛焊時，因搭上表筆施加壓力的緣故，電路瞬態又恢復為正常。撤掉表筆，就表現為故障，檢測時需細心為之

例2：帶載運行時報輸出電壓不平衡故障

結論：A7840的輸出側供電丟失，輸出信號電壓為0V，（對U1來說形成共模輸入）恰巧不影響U1差分放大器的靜態輸出電壓。但運行帶載時的三路動態電流檢測信號，卻差異巨大，致使變頻器報出輸出不平衡故障。
兩例虛焊故障，說明了機器貼片（焊接）工藝仍有軟肋的存在，檢修時應予注意。
