艾默生EV2000變頻器維修故障經驗小結（干貨分享）

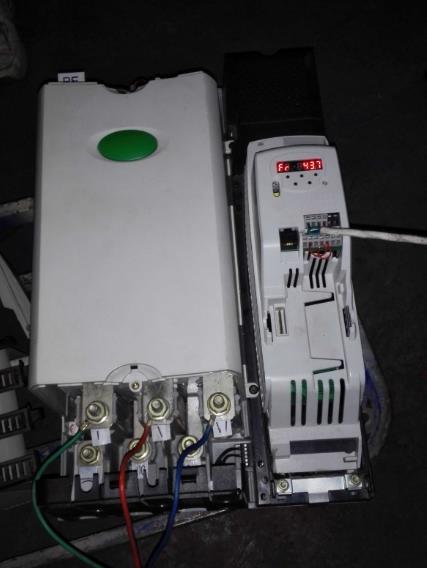

艾默生EV2000變頻器維修故障

故障代碼 故障類型 故障代碼 故障類型

POFF   輸入欠壓    E008    輸入缺相

E001    加速過流    E009    輸出缺相

E002    減速過流    E010    模塊保護

E003    恒速過流    E011    逆變過熱

E004    加速過壓    E012    整流過熱

E005    減速過壓    E016    讀寫故障

E006    恒速過壓    E018    接觸器未吸合

E007 控制電源過壓 E019    電流檢測電路故障

1、電流檢測故障 （如報E019，E001）：

（1）控制板Q1(15050026)壞。

（2）7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。

（3）小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.4 1.5 ，0，1.6。

如值不對，小板壞：此時可更換小板中的三個小IC(39030024 LMV393),如還不好，更換小板。

2、顯示POFF:

驅動板上電POFF，測CVD電壓正常應為2.6－2.7，如測得1.9，可能R51,R52,C36,C37,排線中的某一個壞，

其中的電解電容壞的最多。只在帶電機運行時報POFF,驅動板變壓器也有可能壞。

3、緩沖電阻壞：

緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合（繼電器壞或控制板壞，或與二者相連的電路上元件壞）引起。單相輸入（220V）的變頻器，

特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電（380V）引起的（可查控制板的故障記錄：母線電壓是否由310變?yōu)榱?40）。此時不斷IPM的整流橋已壞，濾波大電容也壞（或炸裂或頂面凸起變硬）。如果只更換IPM后就上電，會聽到“啪，啪”的響聲（電容內的聲音），應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，最好都換新的。因電容是易壞易老化的器件。

 4、顯示不穩：

先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。報故障E015:通電指示燈亮，鍵盤不亮，撥了風扇就好－－風扇短路

5、不制動：

01180099，01180100，01180113，01180114 的制動管不在IPM內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換IPM后，一定要檢測制動電路的好壞：制動光耦，制動管（MOS管不好測，可測其串聯的續流二極管，正常應為0.37左右），門極電阻（也就是MOS管的門極電阻，正常應為100歐姆）。修好上電后，TD900 F093改為150，報E007,紅接P(+),黑接PB,如電壓在17－30跳動，制動正常。TD3200 F133=150 直流電壓 270－350V 制動起作用。

6、炸整流橋：

如果測得部分整流橋損壞，而逆變橋全是好的，就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路（或炸裂或頂面凸起變硬），也要注意更換電容。

7、機器打嗝：

即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞了，例如TD1000大體積R56電阻27歐的阻值變大了很多,即打嗝保護電路自身壞了。開關電源不工作，可量其中一個電阻的電壓，如有點電壓且在跳變，說明開關電源已起振，但后面電路短路了（變壓器腳間連錫，濾波電容碰歪），保護電路在起作用。如一點電壓也沒有，說明開關電源沒起振，一般是厚膜壞或2844及附近器件壞。

8、風扇無力，轉速慢：

EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。EV1000如01180128，帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。

9、按運行報8888：驅動光耦短路。

10、 EV1000大體積：原故障是炸機，修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。

11、EV1000小體積：原故障是炸機，修好后運行無輸出，常是R13壞。故修炸機時，要養成習慣量一下R13是不是10歐。

12、TD3000上電顯示POFF:

1、驅動板CVD電壓在2.5V~2.8V是否正常？

2、驅動板IU、IV、IW電壓是否正常？（電流檢測電路）

3、控制板VREF基準電壓是否正常？檢查T1和2.5V的穩壓管U24。

以上都正常的話，請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則，DSP壞。

整機修好上電顯示正常后，要經過以下步驟才按運行，可減少炸機的可能性。

直流檔紅接“十”，黑分別接U V W：TD900,TD3200單相的都應為310v,TD900三相的都應為540v。TD1000,TD3000,EV1000,EV2000都應為5-10V.

如不對，不能按運行，否則十有八九會炸機。此時應停機更換對應的光耦和二極管，再重復以上過程，直至電壓對了才按運行。

13、顯示E010:

上電顯示E010,霍爾壞。運行顯示E010,模塊壞。

當變頻器一上電就顯示E010,應是電流檢測電路本身有故障了。即變頻器還沒有運行，沒有電流輸出，但電路已檢測到有輸出電流了。小功率機常是TL082C 壞，大功率機常是霍爾壞。到底 U V W 哪相電流有問題？可用如下方法判斷：

用表的mv檔紅接IU,IV,IW的測試點，正常應為0，如果哪個點偏高（例如 ＋10）或偏低（例如－10），就是對應相電流有問題。

例IV=1000mv，V相霍爾壞。當變頻器上電顯示正常，一按運行就顯示E010,模塊壞的可能性最大。哪相模塊壞，可用如下方法判斷：上電，直流檔紅接“十”，黑分別接U V W，正常都應為5-10V，如其中一相偏高很多，此相模塊壞。

14、輸出不平衡：

如測IPM和光耦，電阻都是好的，一般是光耦的性能變差了，對應更換即好。當然，控制板，IPM也有壞的。判斷IPM是上橋壞還是下橋壞，可用如下方法判斷：上電并按運行，直流檔紅接“十”，黑分別接U V W，正常都應為210V，如其中一相為0，下橋壞。直流檔黑接“－”，紅分別接U V W，正常都應210V,如其中一相為0，上橋壞。

15、絕緣或耐壓不過 ：

（1）散熱器不平，頂壞IGBT。 (2)硅脂中有硬的異物（如錫渣），頂壞IGBT。（3）制動管下絕緣膜破或陶瓷片裂。（4）大功率機絕緣柱不良。（5）單板上接地電容不良。

一次對二次耐壓不過：驅動板光耦不良。

16、EV2000鍵盤：顯示4個8和全部燈亮（較暗）：插座CN1第二排左至右第二腳虛焊。

17、控制板無顯示維修四步曲：

（1）量電壓。（2）量晶振。（3）量復位信號。（4）重寫軟件。

18、控制板無顯示但繼電器吸合：

繼電器吸合說明控制板工作正常，只是顯示信號沒有到鍵盤而已。常見是與鍵盤插座CN3相連的L1或電阻虛焊，也有外協廠裝錯電阻的。

19、 TD2100控制板故障處理：

E001,E019測OC電壓只有0V,正常為5V：U24 LMV393 壞。風扇不轉：U5壞。E016：EEPROM錯誤 U3壞。變頻器輸入側空開跳閘合不上：Q1壞。上電POFF或4個8：5V短路，U2燒焦：把U2拆下，測5V是否短路？如不短路了，CPLD U2壞;如還有部分短路，但阻值由10多歐變到了400多歐，再把U24拆下，阻值變到了0.7K到0.9K為正常。如還短路，報廢。缺水1.2（FOR）測不過：與WL相關的Q4,Q5壞。

20、EV2000控制板故障處理：
上電POFF：測U1的76，77腳或C19,C18的電壓正常為1.6V,如正常，DSP壞;如電壓低（如3.8V,0.5v）,U19,U20壞。
無顯示：測3.3V Q10的3腳與GND電阻小，正常0.6K.DSP壞。無顯示：測U24的8腳只有1.5V,正常為2.5V.測L3不通，L3壞。否則DSP壞。
無顯示：測U17-LM324的4和11腳（＋－15V）短路 .上電摸LM324,發現U17和U18有點熱，拆下后不短路了。U17和U18壞。
無顯示：5V短路。U6壞。顯示E004：測U1的76，77腳或C19,C18的電壓為3.8V. 正常為1.6V, U19,U20壞。
一按運行炸機：U5,U9壞。VRF無10V：U42,C107,C108壞。
報E010：上工裝測試U-燈常亮：U9壞。BRAKE燈常亮，繼電器K1響（即故障繼電器吸合）：U6壞。
報E019：分別測IU,IV,IW對應的IC U19,U20,U21的第8腳電 壓為0.34，0.40，6.46。故U21壞。

21、EV2000上電鍵盤4個8加5個燈閃爍故障：控制板U8壞。
EV1000小體積控制板03025856：無顯示：測CN3的6腳(SPISIMO-OUT)電壓為0V, 正常為5V.此腳對應U4的16腳，4腳對DSP的21腳，正常為3.3V,實測為0V。故U1-DSP壞。EV1000大小體積控制板頻率無法下調（50HZ不變）：L8虛焊或碰壞。
TD900小體積頻率調不到50HZ，只有49.80左右，控制板D10基準飄移，即5.1V穩壓管不良
TD1000小體積控制板03023847：報E001:U7壞。
TD3000控制板：上電后操作方式改變:在更改操作方式時有時出現E016,U13EEPROM 壞。
TD3200控制板：更改機型號時出現POFF,恢復出廠參數時報E028:生產老化前送修，DSP的93腳RS1信號經R19,U11變?yōu)镽SEEPROM信號到U4,用表量R19不通，手拔R19裂開（表面一點也看不出來）,即EEPROM不能復位。
所有控制板寫軟件：
（1）不上電（出現110）：（A ）短路 。（ B） 晶振不起振（正常上電測電壓：電源3.3V,頻率輸出端1.6V,如電壓不對，晶振壞）。
（2）寫不進軟件（出現113，114）：一般是DSP壞。

22、EV2000驅動板F14B2GM1(03022682):S,T相頻率測不過（偏大10多倍）：

COM與GND短路，原因是變壓器下連錫。

多種驅動板：前面電壓測過，后面就測不過且電腦程序也死了：小黑電感10010131的電感量變小。

電源板F1A4M3GR1(03025544)：U,V,W 過流測試偏小一點：U6 TL082C運算放大有偏差。

多種整機報多種故障：當生產整機送修時，首先檢查有無人為錯誤，然后檢查板與板之間的連接處，板與IGBT的連接處。因單板是測過的， IGBT本身壞的很少。很故障原因都是與軟排線相連的插座內有一根或多根針未彈起。

23、FECDF21U1控制板故障處理：

此板最為復雜，最為難修。

上電E039,只有故障燈D10亮：多為生產板故障，一般是U25,U6虛焊。

上電E039,故障燈D10，D331都亮：生產板多為U323,U324及其附近IC虛焊。備件多為U323,U324同時壞。

0519，0525批次有問題要全部更換。CAN通訊測不過：量R400阻值小于10K,或電壓小于5V，U320壞。

備件報38故障：K301有時接觸不良，更換K301。

無外召顯示（所有樓層如是）LED顯示故障碼為74 78 94：CAN通訊測試不過，更換U320(68376)后OK。不走梯，

報75 94故障碼：脈沖變壓器1測試不過，更換TR300后OK。

E010或輸出不平衡：備件返修的FECD整機故障描述為E010或輸出不平衡，但上電測試和老化正常，要帶負載才可試出來，IPM壞。

24、FECD控制板輸入口與光耦的對應關系：

輸入口測試 1：AAAA(U345-U340) AAAA(U354-U348) 2:AAAA(U362-U356) 3:5555 5555 4:5555

1和3成對應關系，2和4成對應關系。常壞是輸入口3，比如5355 5555量對應 10K電阻變?yōu)?K或8K，與之相連的ACT244壞。5555 1555對應光耦8腳相連的10K 電阻開路。5－7：本身光耦壞了，5－D:輸入口1的光耦壞了引起的，5－4：對應電阻虛焊。輸入口測試2不過：AAA2 對應電阻虛焊。輸出量測試1：5555; 輸出量測試3：2AAA 對應光耦關系如下：

5 －－ 5 －－ －－ 5 －－ －－ 5 －－ I / \ / \ / \ 6 D 7 D 7 D 7 I I I I I I I U378U377U376U375U374U373U372U371U370U369U368U367U366 U365 U364 I I I I I I I I 6 3 E B E B E B \ / \ / \ / \ / －－-2－－- －－-A－－- －－-A－－- －－-A－－- \－－7－－拆U388

25、報POFF或E019故障處理：

生產FECD整機老化后PQC測試報POFF或E019，用手摸U1有點熱，更換U1后OK。

寫不進軟件：FECD控制板U1 U2 U16 U301都寫不進軟件，在測試工裝上電發現5V短路，但用萬用表量5V到地之間的電阻值又正常。拆過很多器件，分析了很久才發現U329裝反。修生產送修的單板，首先不要急著去測量，去換器件維修。要先全面觀察：正面，反面，故障點近距離，遠距離等有無連錫，虛焊，裝反，裝錯。

26 、EV2000控制板故障處理：

上電POFF：測U1的76，77腳或C19,C18的電壓正常為1.6V,如正常，DSP壞;如電壓低（如3.8V,0.5v）,U19,U20壞。

無顯示：測3.3V Q10的3腳與GND電阻小，正常0.6K.DSP壞。無顯示：測U24的8腳只有1.5V,正常為2.5V.測L3不通，L3壞。否則DSP壞。

無顯示：測U17-LM324的4和11腳（＋－15V）短路 .上電摸LM324,發現U17和U18有點熱，拆下后不短路了。U17和U18壞。

無顯示：5V短路。U6壞。顯示E004：測U1的76，77腳或C19,C18的電壓為3.8V. 正常為1.6V, U19,U20壞。

一按運行炸機：U5,U9壞。VRF無10V：U42,C107,C108壞。

報E010：上工裝測試U-燈常亮：U9壞。BRAKE燈常亮，繼電器K1響（即故障繼電器吸合）：U6壞。

報E019：分別測IU,IV,IW對應的IC U19,U20,U21的第8腳電 壓為0.34，0.40，6.46。故U21壞。

27、EV2000上電鍵盤4個8加5個燈閃亮：控制板U8壞。

EV1000小體積控制板03025856：無顯示：測CN3的6腳(SPISIMO-OUT)電壓為0V, 正常為5V.此腳對應U4的16腳，4腳對DSP的21腳，正常為3.3V,實測為0V。故U1-DSP壞。EV1000大小體積控制板頻率無法下調（50HZ不變）：L8虛焊或碰壞。

TD900小體積頻率調不到50HZ，只有49.80左右，控制板D10基準飄移，即5.1V穩壓管不良

TD1000小體積控制板03023847：報E001:U7壞。

TD3000控制板：上電后操作方式改變:在更改操作方式時有時出現E016,U13EEPROM 壞。

TD3200控制板：更改機型號時出現POFF,恢復出廠參數時報E028:生產老化前送修，DSP的93腳RS1信號經R19,U11變?yōu)镽SEEPROM信號到U4,用表量R19不通，手拔R19裂開（表面一點也看不出來）,即EEPROM不能復位。

所有控制板寫軟件：

（1）不上電（出現110）：（A ）短路 。（ B） 晶振不起振（正常上電測電壓：電源3.3V,頻率輸出端1.6V,如電壓不對，晶振壞）。

（2）寫不進軟件（出現113，114）：一般是DSP壞。
