變頻器維修：變頻器IGBT更換維修測試過程

在平時的變頻器維修工作中，變頻器IGBT損壞屬于比較常見的故障問題，下面分享這臺國產某品牌11KW變頻器IGBT損壞維修案例

故障原因：IGBT模塊壞在平時的變頻器維修工作中，變頻器IGBT損壞屬于比較常見的故障問題，下面分享這臺國產某品牌11KW變頻器維修案例

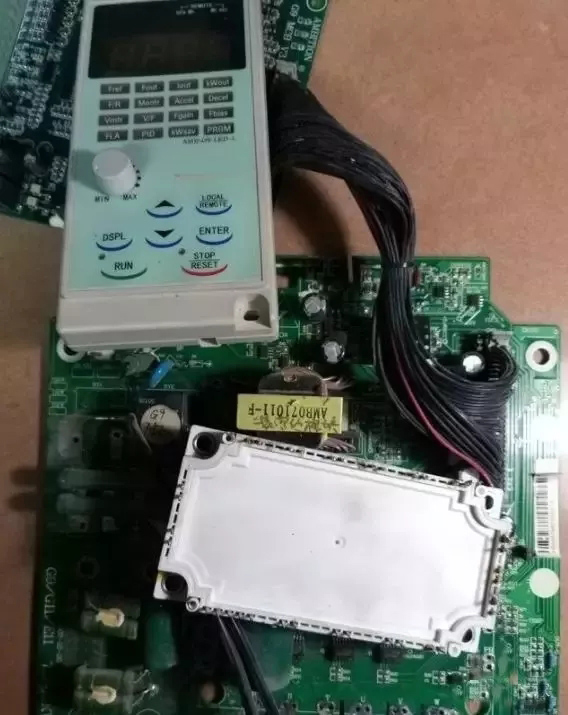

第一步：將模塊拆出來

至于怎么拆,正常是用錫槍把管腳焊錫吸干凈,模塊可以完好無損拆出來。

也可以破壞性直接把腳剪斷再把孔處理干凈。

第二步：維修驅動電路

把明顯有燒壞的器件更換掉,因?yàn)闊�模塊或多或少驅動電路光藕電阻二極管都有可能壞。

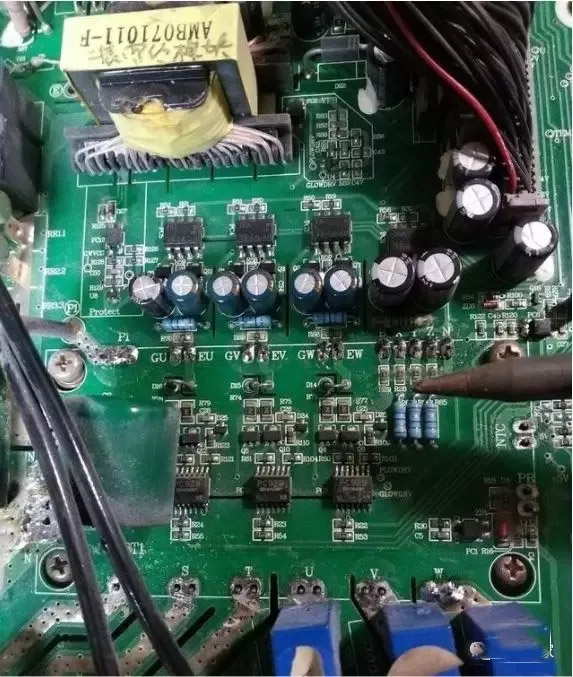

第三步：上電測量驅動靜態電壓

不用運行分別測量上下橋驅動電壓,一致即是正常。

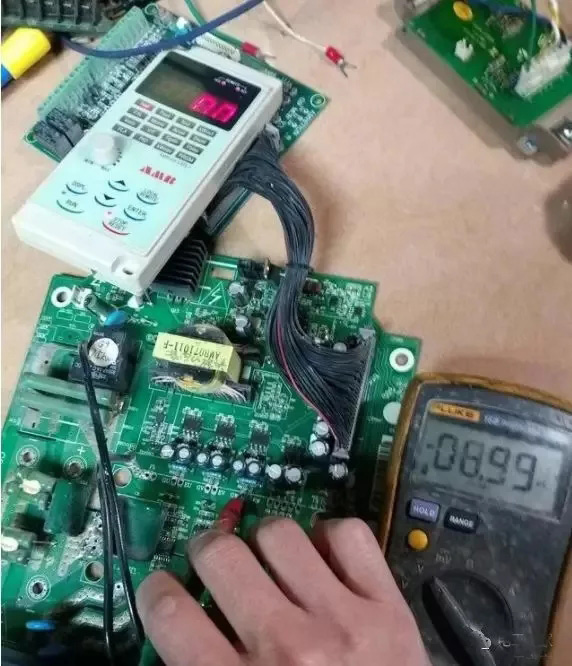

如上圖顯示8.99V就是其中一組的靜態電壓。

（這里就不一一介紹了）

第四步：再運行測量驅動動態電壓

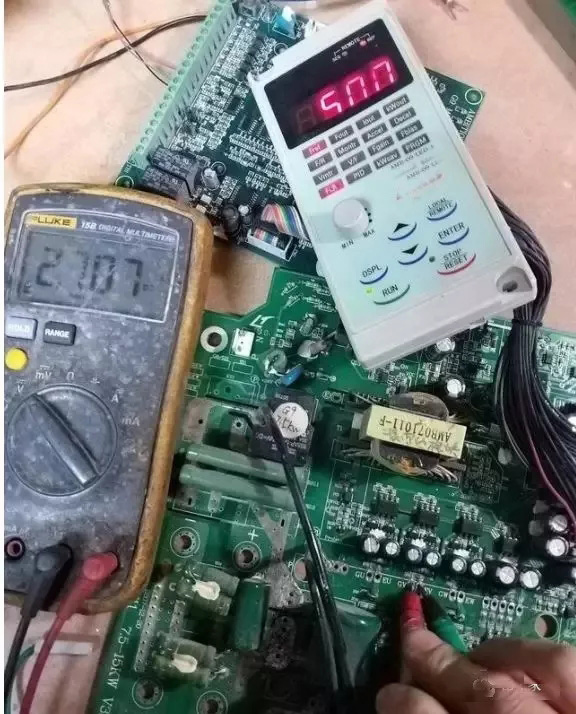

運行測量顯示2.707V就是動態電壓,同樣也是6路一致就是正常,有些驅動上下橋不一樣,那就上橋一致,下橋一致也視為正常。

第五步：裝上模塊

確認驅動電壓正常后,裝上模塊。

注意：如果對于經驗不足的可以裝個假負載確定驅動正常再裝模塊安全點。

第六步：裝好模塊測量輸出電壓

運行前確認正常,再運行用直流檔分別測量UVW電壓。

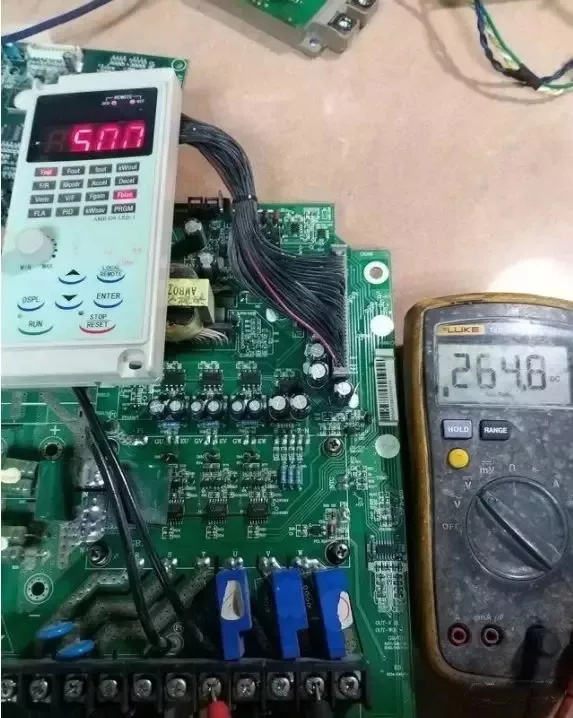

上圖顯示其中一路電壓為264.8V,上下橋6組一致就可以。

第七步：整機裝好

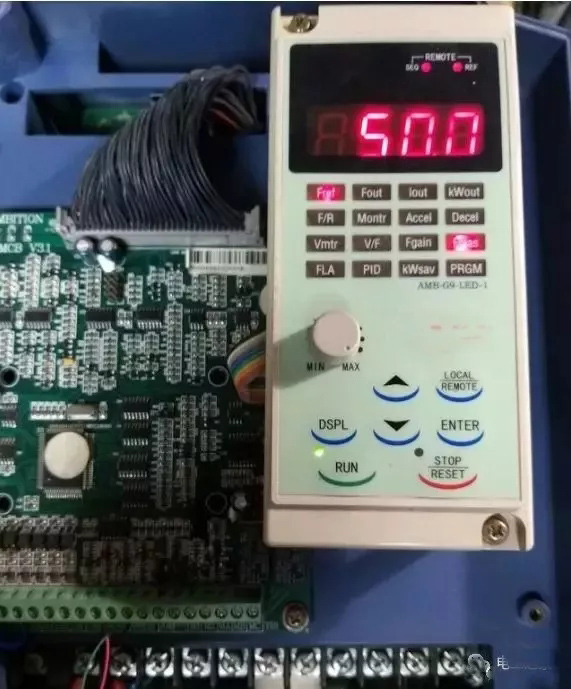

安裝無誤后可空載運行一小會觀察有無異常？

如無異常直接進入最后一步。

最后直接帶電機運行,三相平衡就可以了。

就這么一個過程，一臺變頻器模塊燒壞到維修好整個過程大概就是這樣了。
