變頻器電路維修常用IC引腳功能圖解

從變頻器維修應用的角度，掌握一些IC器件的引腳功能，便于測量部分引腳的電壓（電平）狀態，判斷IC是否處于正常工作狀態就夠了。IC內部，具體是個什么電路，是來不及也無須去管它的。比如單片機電路，重點檢測供電、復位、晶振、控制信號、輸入信號幾個端子的電壓（電平）狀態，就可以了。對于數字（包括光耦合器）電路，一般情況下，知道器件引腳功能，便可根據輸入、輸出端的邏輯關系，測量判斷IC的好壞了。而模擬電路，在變頻器電路中，一半是用于處理開關量信號的，如電壓比較器等，檢測判斷上，同數字電路是一樣方便的。部分處理模擬信號的模擬電路，可據動、靜態電壓的明顯變化，測其好壞，也不是太難的事。

因而，只要知曉兩點：

1、變頻器電路維修IC是個什么類型的芯片，數字或模擬電路？

2、引腳功能，該腳為輸入、輸出或供電腳？便能實施測量了。將變頻器常用IC引腳功能圖，集中附錄于后，就不必花費大量時間再去查閱相關的手冊了。

一、CPU(微控制器)芯片及外圍IC電路引腳功能圖：

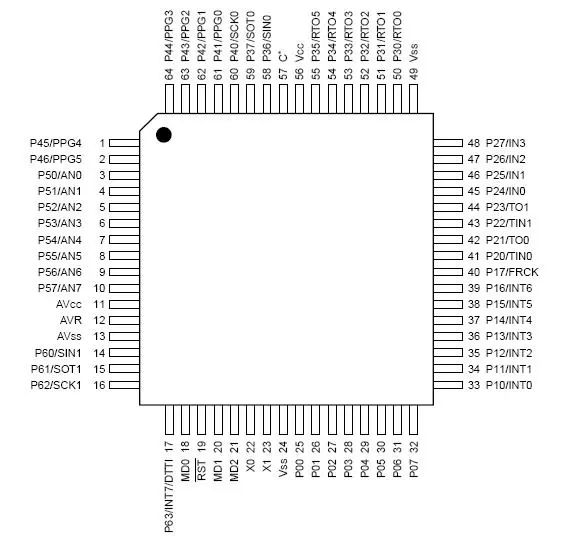

1、CPU芯片-MB90F562B貼片封裝64引腳，應用廣泛：

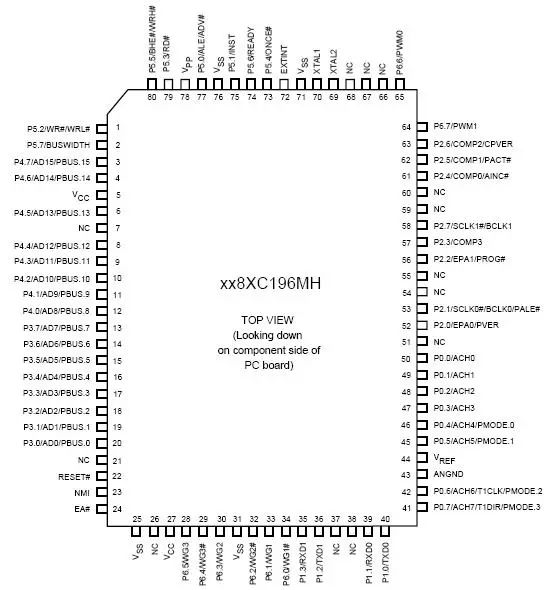

2、CPU芯片-S87C196MH貼片封裝80引腳，應用廣泛：

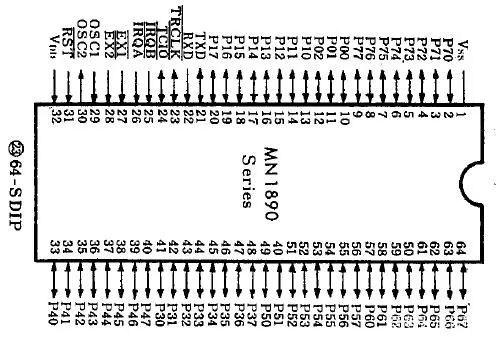

3、CPU芯片-MN18992MDY-6塑封雙列直插，64引腳，用于松下早期DV551、DV561機型：

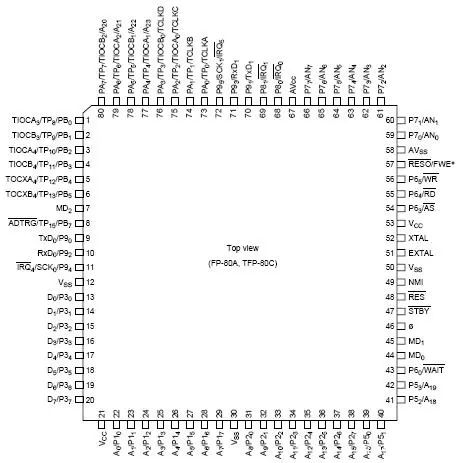

4、CPU芯片-HD6404733037F貼片封裝80引腳，應用廣泛：

5、存儲器引腳功能圖：

93C56 24C04A 93C66

6、RS485通訊模塊引腳功能圖：

ADM485 SN75179B

二、常用運算放大器引腳功能圖：

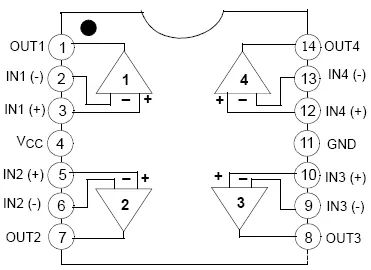

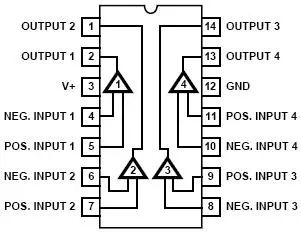

LF347四運放電路 LM324四運放電路 LM339四運放（開路集電極輸出）

LF353 雙運放電路 LM393雙運放（開路集電極輸出） TL072四運放電路

運算放大器多用于電流、電壓檢測電路，用于處理模擬信號和將模擬信號轉換為開關量信號——報警、停機保護信號。開路集電極輸出型多用于電壓比較器電路。運算放大器有較好的代換性，如上圖LF347、LM324、TL072都可以直接代換。當引腳排列不一致時，改換端子接線也能代換。

開路集電極輸出型運算放大器，必須用同類型放大器代換。

三、常用數字IC電路引腳功能圖：

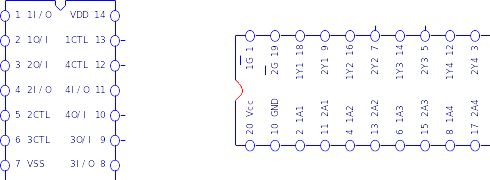

74LS00四2輸入與非門 74LS07六緩沖器/驅動器 MC4044四與非R-S鎖存器（三態）

MC14069六反相器 ULN2003A七路驅動器 74LS74A雙D型正沿觸發器

BU4066四雙向模擬開關 74LS244八緩沖器/線驅動器/線接收器（三態）

數字集成電路據材料和制作工藝的不同，也分為幾大類型。但以TTL（三極管-三極管邏輯）集成電路和CMOS（互補型金屬氧化物半導體邏輯）集成電路為主。應用面最廣、數量最大的是74系列的TTL電路和4000系列的CMOS電路。TTL電路功耗稍大，但工作頻率較高和輸出電流能力較強，供電電壓為5V；CMOS電路特性與之相反。有較寬的供電電壓（3.0—18V）范圍。在5V供電情況下，同類型電路兩者可以互換。不同供電情況下，TTL電路損壞后，可以考慮用CMOS電路代換。

四、常用驅動IC：

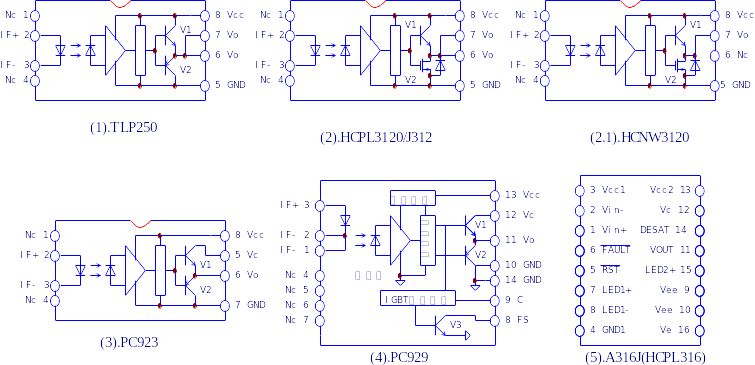

TLP250和HCPL3120可直接代換，將輸出引腳改動一下，也可與PC923相代換。PC923、PC923往往配套使用，而A4504和MC33153也是配套使用的，兩者組合完成了PC929的功能。

五、常用光電耦合器：

4N35 6N139 TLP120

TLP591 A7840(HCPL7840)線性光耦 PC817

光電耦合器用于變頻器的控制端子內電路，開關電源的電壓采樣與隔離等，只要是四線端元件，往往可用PC817代換之。線性光耦不能用普通光耦合器代換，最好用原型號器件代換。

六、開關電源振蕩芯片：

8引腳封裝UC3842 14引腳封裝UC3842

8引腳封裝UC3844 14引腳封裝UC3844

UC3842、UC3844的引腳功能一致，都有8腳和14腳兩種封裝形式。UC3842、UC3843可相互代換；UC3844、UC4845可相互代換。

七、常用功率（逆變）模塊：

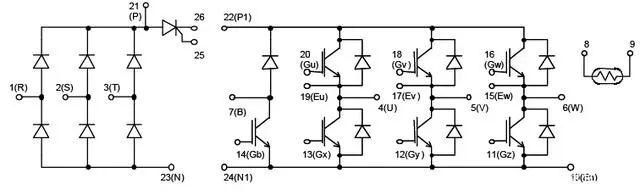

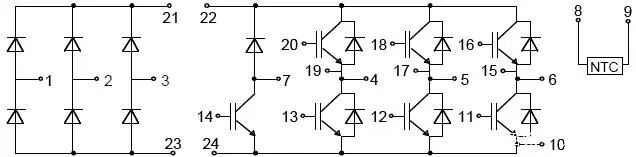

7MBR35SD120 功率模塊

BSM15GP120功率模塊

功率模塊的封裝形式和尺寸一致，代換模塊的額定電流值應等于或大于原損壞模塊。

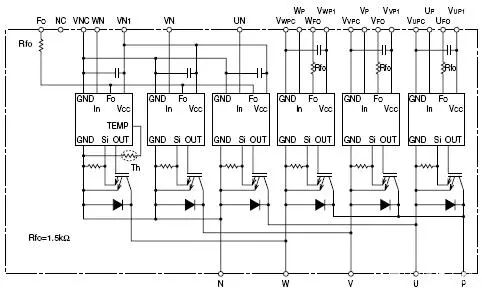

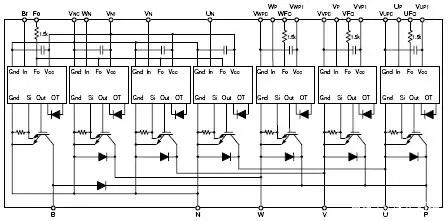

PM100VR120 IPM智能逆變功率模塊

PM100RLA120 IPM智能逆變功率模塊

智能功率模塊應嚴格按原型號代換。

相關鏈接：變頻器電路維修常用TLP250和HCPL3120驅動IC詳解！
