實例剖析，這個變頻器維修思路簡直就是模板，值得學習！

    首先想要維修變頻器，希望你能了解變頻器的主要結構是什么？

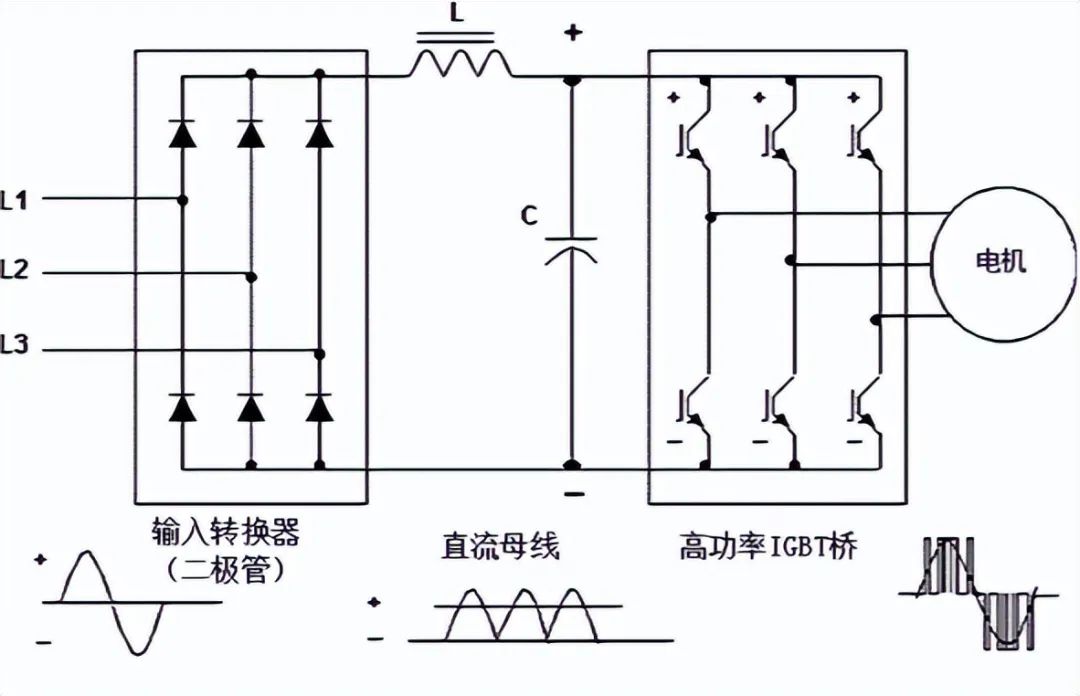

下面我們講講這個變頻器維修思路，首先可以看到變頻器的功率部分圖和主要部件。

1、首先是橋式整流二極管。如果設備需要一個階段，會看到什么是二極管，如果三相輸入，可以看到 6 二極管。

2、在中間，可以看到平滑電壓和電流的電感器和電容器，它被稱為直流母線。

3、在圖片的右側，可以看到三相 IGBT 橋。這里包括六單元 IGBT。

開始維修

一開始不應該直接給變頻器通電。因為沒有實際測量過功率部分，如果在沒有測量變頻器的情況下上電，一旦電源部分短路，很可能會燒毀變頻器，所以千萬要小心。

根據經驗來定義變頻器有三個最常見的故障：

1、最常見的問題是，有些人沒有看變頻器的銘牌，沒有注意到變頻器需要什么電壓就直接上電。如果220V電壓的變頻器上錯成380V，就會直接損壞二極管橋和一些輸入保護 VDR(壓敏電阻)。

2、第二個常見的問題是冷凝器，它是整個驅動器中最薄弱的部件。冷凝器的使用壽命比驅動器中的任何其他部件都要短得多，所以維修任何損壞的變頻器，也應該注意是否需要更換它們。

3、第三個問題往往伴隨著散熱不良。IGBT 或者二極管過熱，一個、兩個甚至更短路。這是由IGBT 驅動電路故障或功率部分引起的熱沖擊。

在此大概講述一下這臺丹佛斯FC302變頻器的維修思路。

這是一個2.2KW變頻器的額定輸出功率，400V三相輸入。事先已經知道它的電源有問題，先測量一下。對于測量，必須用具有二極管檢查功能的萬用表。如果整流二極管沒有短路，需要檢查 3 相輸入和直流母線。

先把一個探頭放在負直流線上，然后用另一個探頭檢測樹相端子，可以測量這個。后同正極直流線和三相端子。正常應該是顯示 0.3V 到 0.5V 之間的讀數。如果顯示 0，那就說明是一個短路的二極管。如果儀器上沒有變化，應該反轉探頭，可能二極管壞了。

如果所有二極管都是好的，懷疑IGBT壞了，那就一定要先檢查一下 IGBT，如果有問題，更換之后再通電。

IGBT內部有一個反并聯二極管，因此也有助于測量�；�本上，無法檢查電路內的 IGBT，但是可以檢查反并聯二極管，它可以告訴很多信息。通常如果 IGBT 壞了，二極管也會壞，所以如果不能測量二極管或者測量短路，也會得到壞 IGBT。

可以用同樣的方法來測量 IGBT，然后測量輸入端的二極管電橋，所以在直流總線上放置一個探頭，另一個檢查驅動器上的輸出端子。

讓我們舉個例子，當電源模塊短路時。

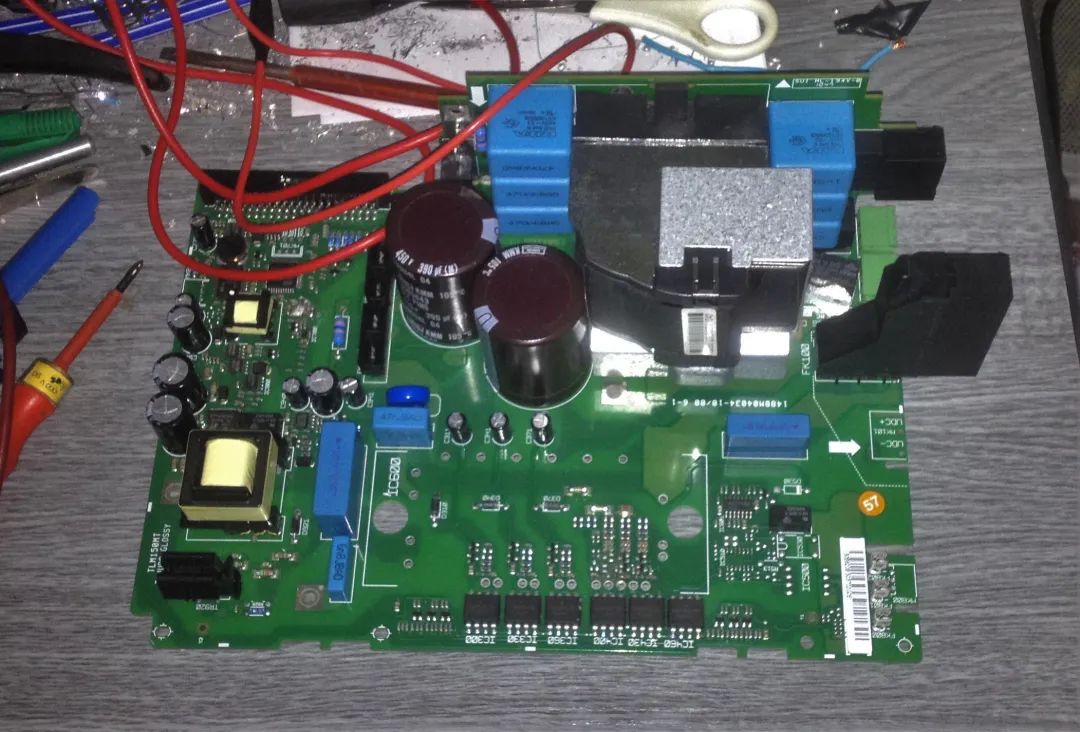

有時候必須拆卸整個變頻器來測量功率部分。這是修復的變頻器的功率部分，上面有扼流圈和電容器，左邊是控制板和 IGBT 驅動器 IC 開關電源。

印刷電路板上焊接了實際的電源模塊。

這里是：

可以看到它是一個集成功率模塊，所有整流二極管和 IGBT都集成在一起，這是為了節省驅動空間的最有效的方法之一。

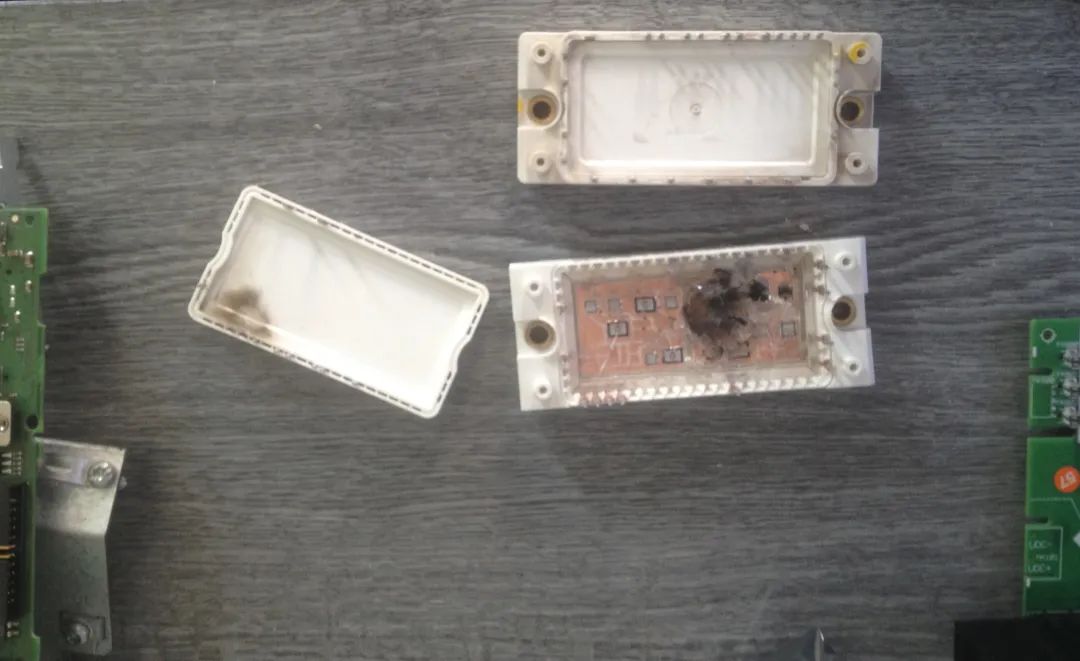

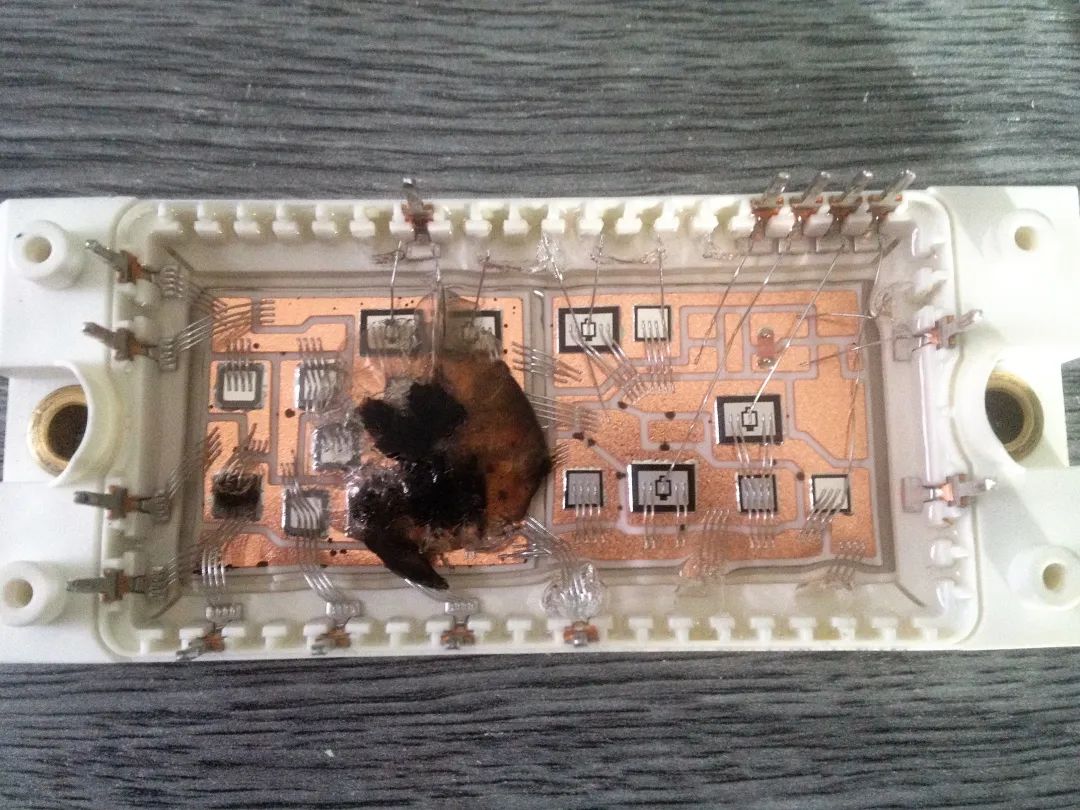

這些模塊表面有一層保護硅膠，損壞后會有煙霧的痕跡。

發現問題后，正在尋找其他可以替代的電源模塊。原來的模塊是DP25F1200T101623，它是1200V和25A額定的模塊，找的額定模塊型號是FP25R12KE3，和原模塊的參數腳位都是一樣的。

必須測量所有的IGBT，因為如果IGBT壞了，驅動也就壞了。

要知道驅動電路幾乎都有三個 IGBT 驅動器上相同，下三個上相同。

如果用萬用表比較每個通道的部件，應該能找到有故障的部件。驅動電路有一些最小的保護，通常被燒壞，包括二極管和 IGBT 柵極上的柵極電阻。有時候IGBT 驅動 IC 沒有損壞，但建議更換IGBT 熔斷通道驅動 IC。

下圖是驅動電路，電路中有一些穩壓二極管、普通二極管和一些電阻器損壞，所以先考慮更換它們。

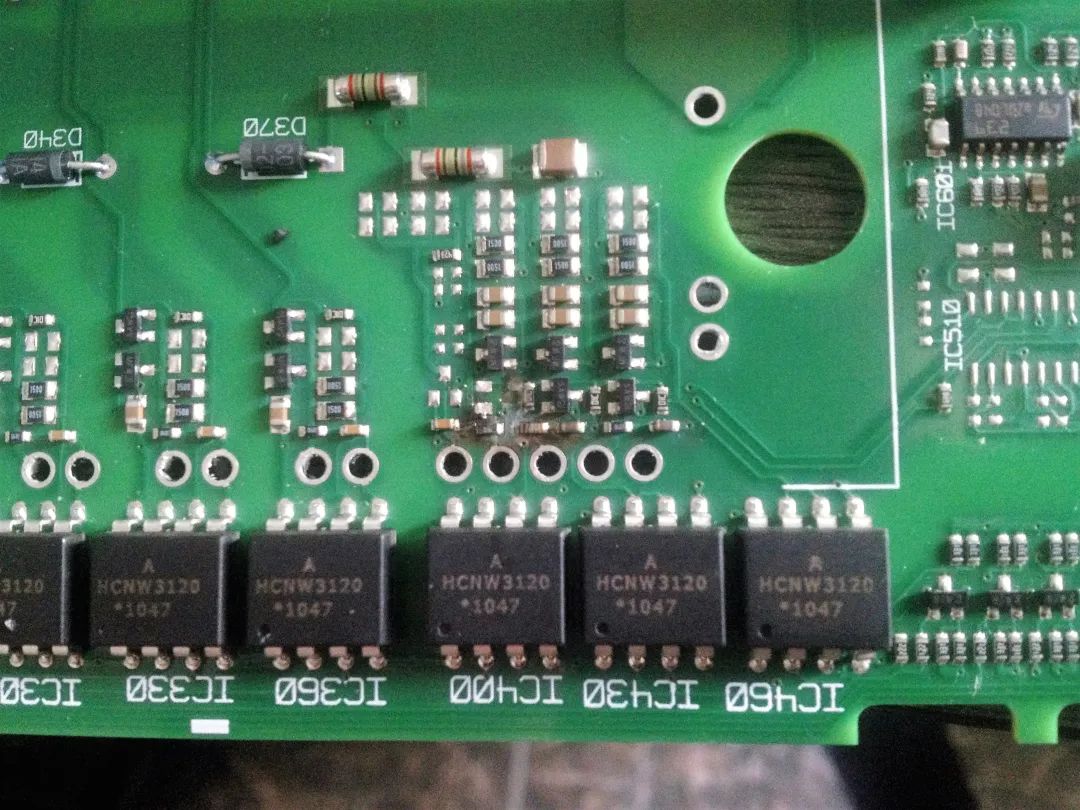

驅動器 IC 是 HCNW3120，在中間，可以看到一些缺失的部分，那些是燒壞的部分。

檢查所有電容器和驅動器后，再重新組裝變頻器。建議小心不要錯過重新組裝的任何步驟。

為了在重新組裝后進行測試，需要一個三相電機，它適合的變頻器額定值。然后就可以測試變頻器了，如果擔心它是否能降低風險，可以在每項輸入前串聯三個 100W 大約 4 - 6 Ohm 電阻器，這也可以提供一點保護。

如果順利，變頻器就成功修復完畢了。

更多關于修復的圖片：
