ACS510系列ABB變頻器作為一種高品質的電機變頻調速控制設備,一款杰出的低壓交流傳動產品。應用于工業領域,特別適合風機水泵傳動,典型的應用包括恒壓供水,冷卻風機,地鐵和隧道通風機等等。
主要性能:完美匹配風機水泵:增強的PFC應用:最多可控制7(1+6)個泵;能切換更多的泵。SPFC:循環軟起功能;可依次調節每個泵。多點U/F曲線:可自由定義5點U/F曲線;可靈活廣泛的應用。超越模式:應用于隧道風機的火災模式; 應用于緊急情況下。PID調節器:兩個獨立的內置PID控制器:PID1和PID2,PID1可設置兩套參數;通過PID2可控制一個獨立的外部閥門。
1拖1 PID配置:
一、接線:
ABB變頻器ACS510一拖一接線圖
注:1、圖壓力傳感器反饋的信號為電流型,設置J1為電流,向右撥碼;
2、 11和12短接;
3、 10和13接通是啟動信號。
二、變頻器參數調節:
ACS510一拖一變頻器參數圖
1拖3 PID配置:
一、接線

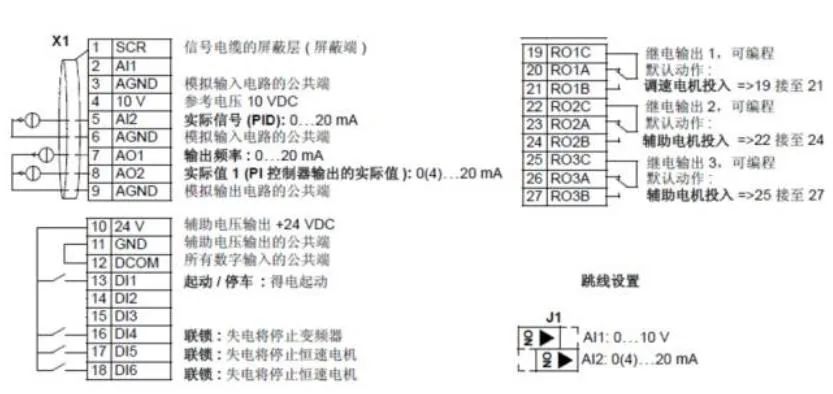

ACS510一拖三變頻器接線圖
注:1、圖壓力傳感器反饋的信號為電流型,設置J1為電流,向右撥碼;
2、 11和12短接;
3、 10和13接通是啟動信號;
4、10和16,17,18接通是三臺泵的啟動聯鎖信號;
5、3個繼電器分別接三臺泵。
二、變頻器參數設置

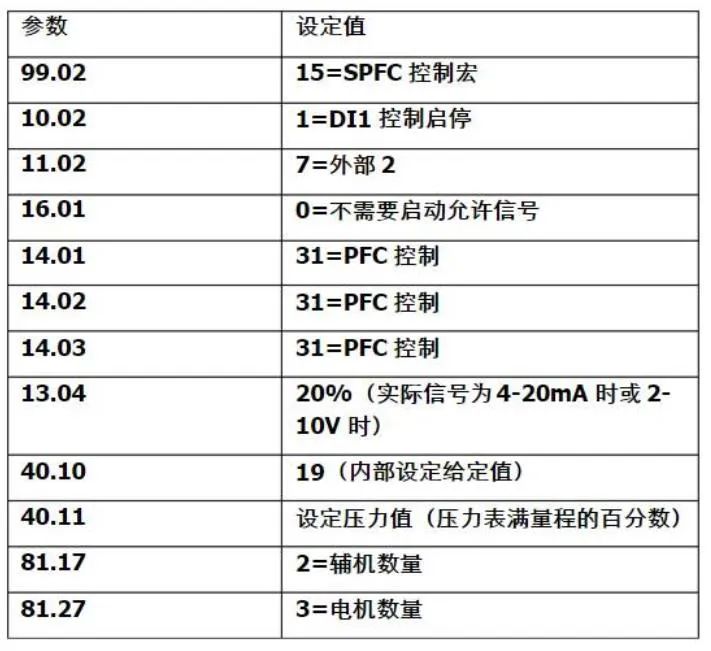

ACS510一拖三變頻器參數圖
