變頻器如今在工業生產中扮演著越來越重要的角色，幾乎所有的工廠或者生產線都會使用到變頻器。很多人想要學習變頻器，但是一看到厚厚的手冊、成千上百個參數就打起了退堂鼓，感覺變頻器好復雜自己學不會。那么實際應用中需要搞明白所有的參數嗎？其實是沒必要的，特別是對于剛接觸變頻器的朋友來說，首要目標不是要搞懂每一個參數是什么用，如果一上來就想搞懂每一個參數的用處，然后再去調試變頻器，那肯定是浪費時間精力的。

    學習變頻器正確的方法是想辦法先讓變頻器運行起來，然后帶帶上負載，如果實際效果達不到我們想要的效果，再去找相關參數進行修改，直到最終達到滿意的效果。其實大多數情況下，變頻器的應用就是調電機轉速，至于PID、張力控制或者定位這些高級一點應用都是在基礎應用完全掌握之后才考慮的事情，不要把學習順序搞反。

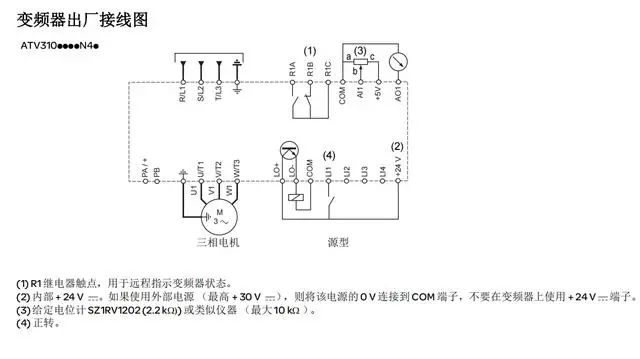

出廠接線圖

    那么如何讓變頻器運行起來呢？很簡單，只要把握住三個基本方面，即命令源、頻率源、電機相關參數設定。所有品牌的變頻器，無論國產還是進口，高端還是低端，都會有這三個方面的參數，當然不同的變頻器對于這三個方面叫法可能不同比如有的命令源叫命令通道，頻率源叫給定通道等等，但是其本質是一模一樣的。

    今天我們先來看一下命令源，什么命令源？從字面意思理解就是命令的源頭嘛，那不就是讓你選擇通過什么方法去給變頻器啟動、停止命令。這也是變頻器運行起來的第一要素，其實只要給變頻器運行命令，它就能運行起來。

    看到這里，可能有了解變頻器知識的朋友會說，說的不對，如果只給啟動命令、頻率源不給頻率的話是啟動不起來的，這句話是不對的，給變頻器啟動命令后變頻器就能運行起來，只是輸出的頻率為0，電機看起來沒轉，因此給人感覺變頻器沒運行，但是變頻器實際是運行的，無論是從面板還是相應的已經配置好運行反饋信號的端子輸出狀態來看，變頻器都是運處于運行狀態的，這點不要搞混。

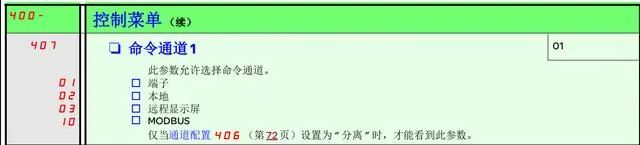

命令源設置

    再次強調一下，配置好相應的命令源，并使用該命令源給變頻器啊啟動命令后變頻器就可以運行起來了，是不是很簡單？

    那么變頻器的命令源有幾種呢？換句話說控制變頻器啟停有幾種方法呢？我總結共有三種方法，分別是面板啟停、端子啟停、通訊啟停。同樣的所有品牌的變頻器都會有這三種啟動方式，只是相應的操作方法略有差別，這也很好理解，以面板啟停為例，不同品牌的變頻器面板按鈕都不一樣，怎么可能通過面板啟停變頻器時操作能完全一樣？這就需要看說明書上的具體操作步驟了，學會一種其余的都差不多。下面就以施耐德ATV310變頻器來講一下這三種啟動方式。

    第一種，面板啟動，面板啟動就是從變頻器自帶的操作面板上，通過相應的按鍵來啟動變頻器，具體到該變頻器需要將參數407設置為02，然后就可已通過面板上RUN和STOP對變頻器進行啟停操作了。

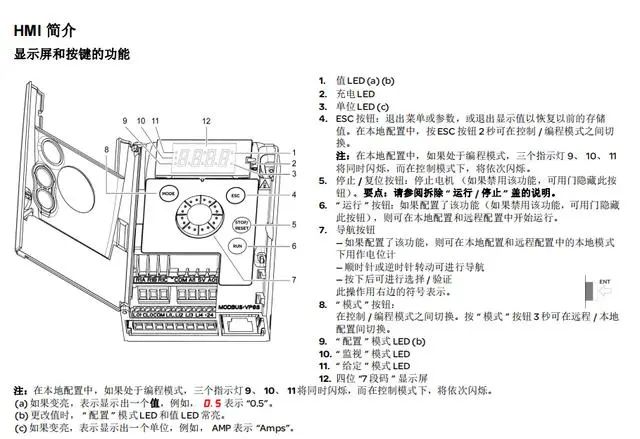

變頻器面板

    第二種，端子啟動，端子啟動就是通過控制變頻器的數字量輸入端子來控制變頻器的啟停，具體到該變頻器需要將參數407設置為01，然后變頻器默認LI1為正轉命令，兩線制源型接法，根據相應的接法閉合LI1端子處的觸點，變頻器就開始運行，相應的斷開LI1端子處的觸點，變頻器就停止運行，這種模式也是用的比較多的，通常LI1端子處的觸點為繼電器的常開點，通過控制繼電器的吸合和斷開即可控制變頻器的啟動和停止。

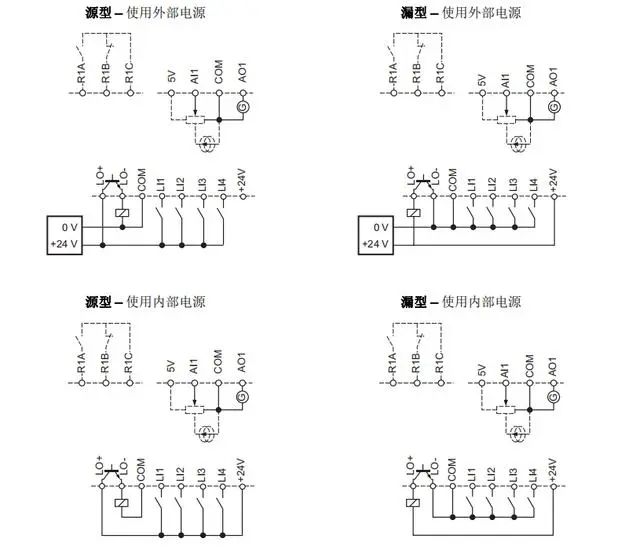

端子接線

    第三種，通訊啟停，通訊啟停就是通過變頻器所支持的通訊協議來給變頻器發送相應的控制字來控制變頻器的啟停，幾乎所有的變頻器都支持MODBUS通訊，很多變頻器除此之外還會支持自家的通訊協議，比如西門子變頻器還支持USS和PROFINET協議等。具體到該變頻器，其支持MODBUS協議，我們將407參數設置為01，然后將通訊線連接好，設置好波特率、數據位、停止位、奇偶校驗位和從站地址，在通信建立連接后，就可以通過上位機比如觸摸屏、PLC或者DCS等通過通訊發給變頻器控制字地址16#8501分別發送16#000F和16#0007，就可以控制變頻器的啟停。

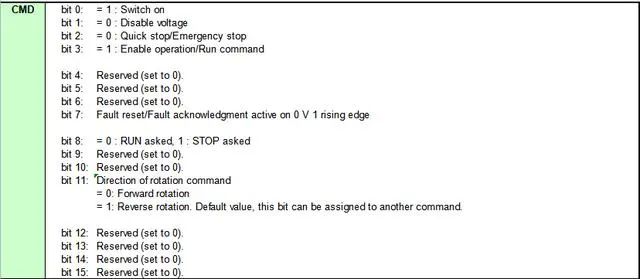

通訊控制字含義

    另外該款變頻器還有遠程顯示屏模式，該顯示屏就相當于一個可分離的面板，其本質是通過通訊與變頻器建立連接后，通過該顯示屏對變頻器進行啟停操作，同面板啟動基本相同，在此不再贅述。
