匯川伺服接線匯總，超詳細！
點擊數：5398 更新時間：11/10/2023 2:09:53 PM Tag:
匯川伺服接線

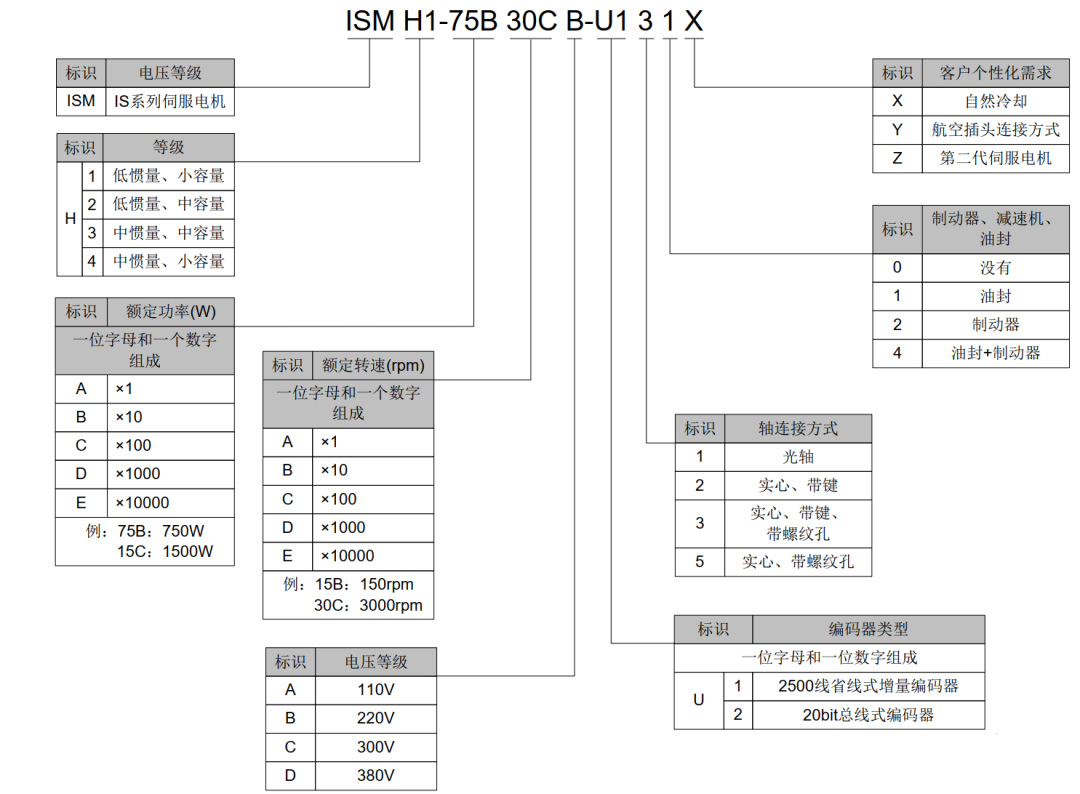

由此可以看出ISMH1-10B30CB-U130X的參數為：低慣量、小容量，100W，額定轉速3000rpm，電壓等級220V，2500線省線式增量編碼器，實心、帶鍵、帶螺紋孔，沒有制動器、減速機、油封，自然冷卻。

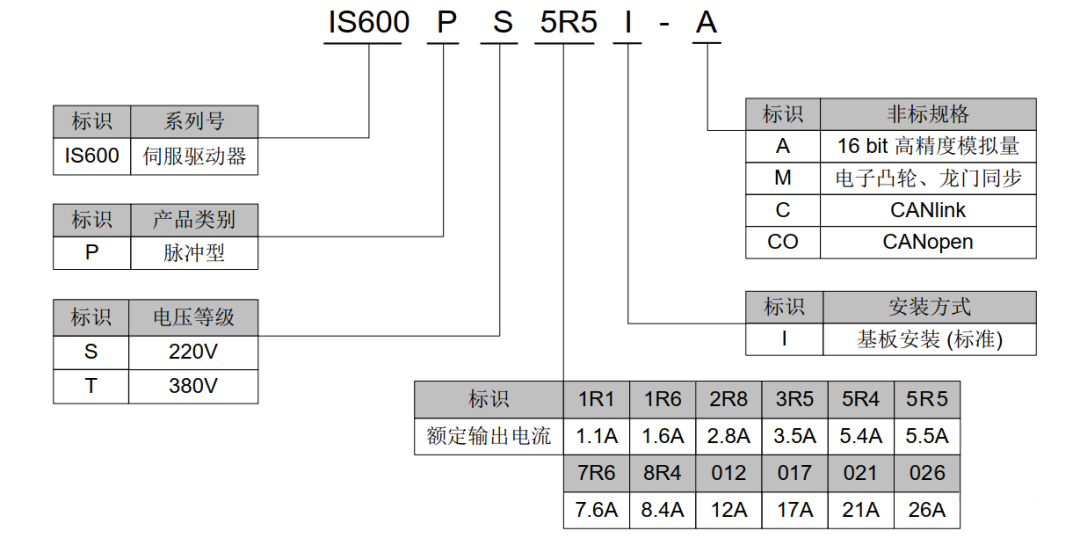

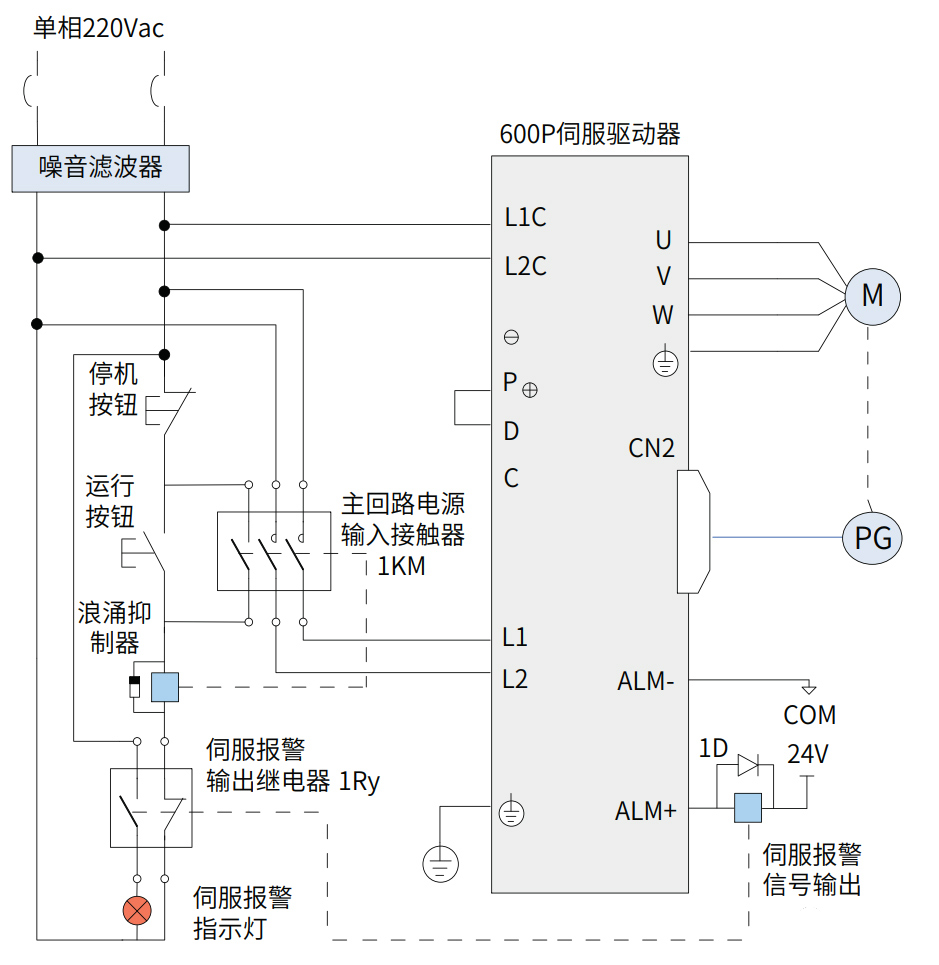

由此可以看出IS600PS1R1I-C參數為：脈沖型，電壓等級220V，額定輸出電流1.1A，基板安裝，CANlink。3)主回路接線，L1C、L1和L2C、L2之間接220V交流電源，不接制動電阻時P+和D短接，接制動電阻時斷開P+和D，再將電阻接在P+和C之間，U、V、W通過配套的專用電纜連接到電機主線，CN2通過配套的專用電纜連接到電機編碼器。

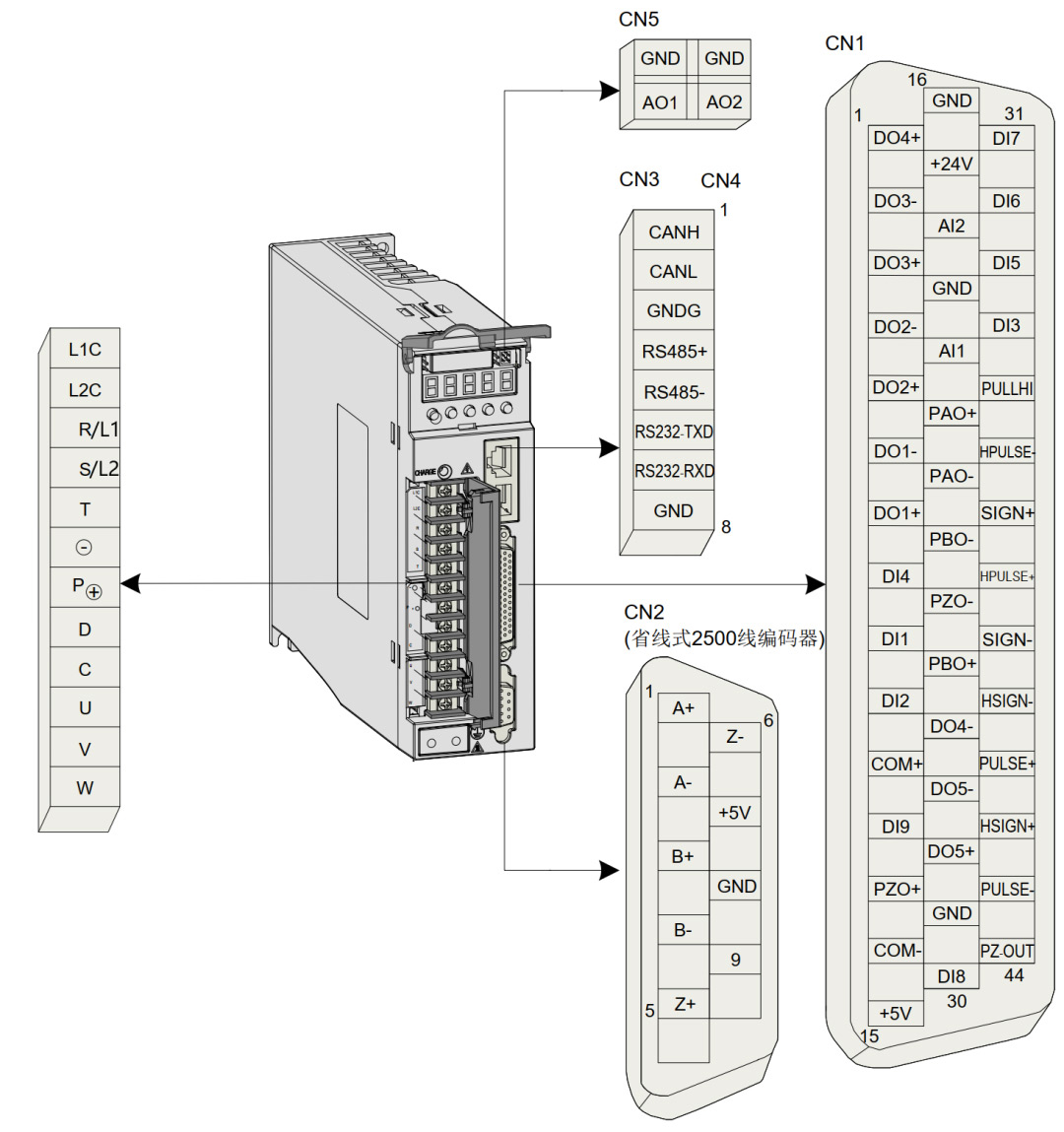

4)伺服驅動器各接口端子內部引腳分布情況，特別時CN1接口。

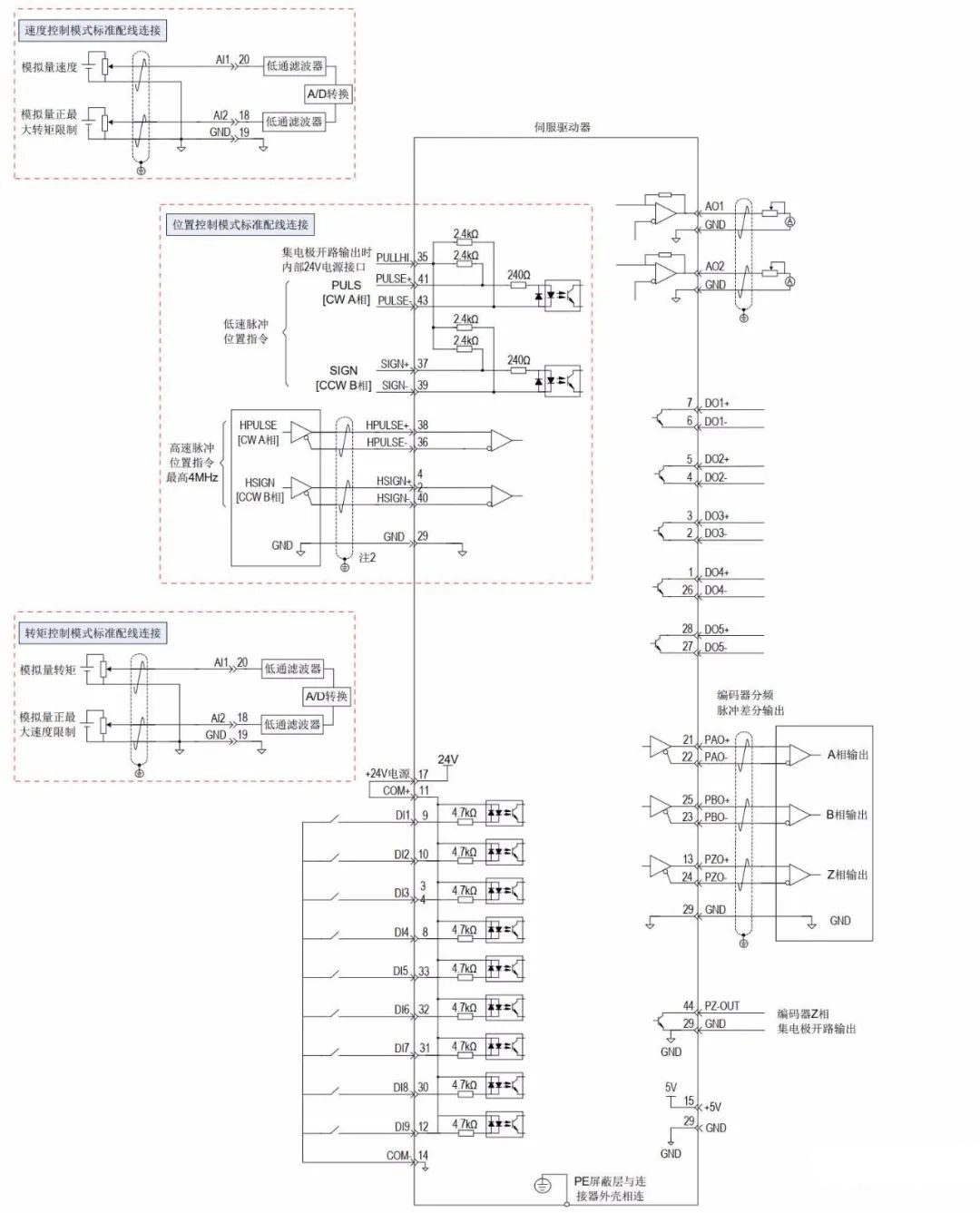

5）伺服驅動器如何與1200 PLC連接，伺服通常有速度控制模式，位置控制模式和轉矩控制模式三種，各自連接配線如下圖所示，使用最多的是位置控制模式。

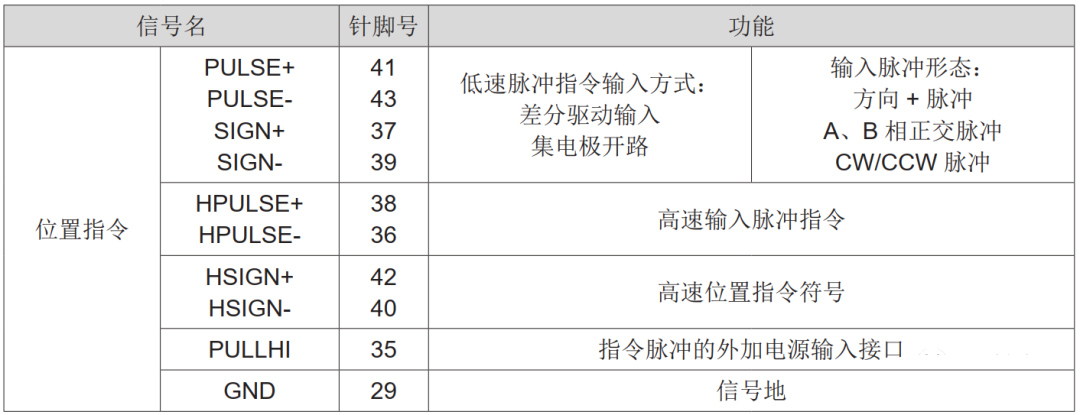

伺服驅動器位置控制支持兩種脈沖指令輸入，一是低速脈沖位置指令輸入方式，二是高速脈沖位置指令輸入。如下表所示：

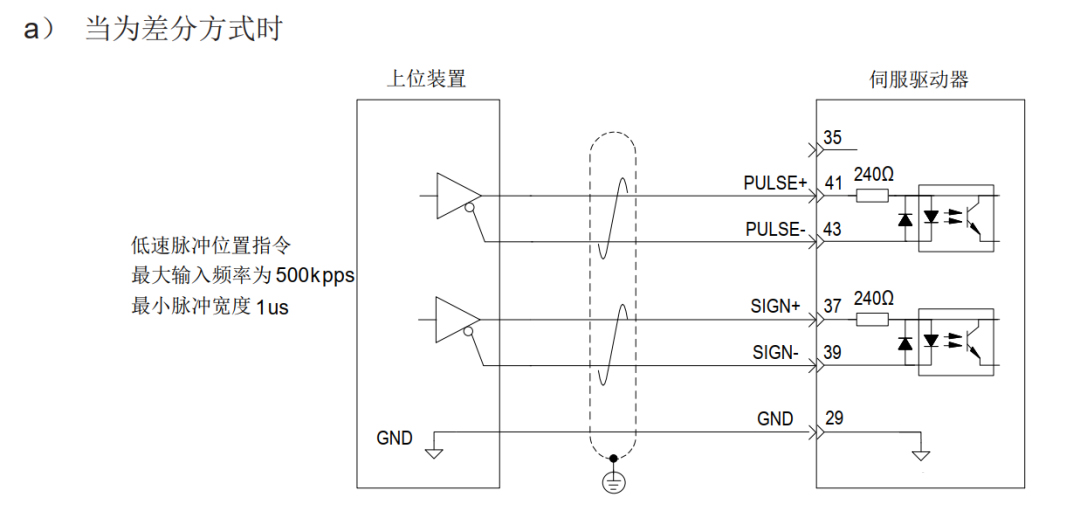

低速脈沖指令輸入與不同輸出類型的上位機裝載連接方式不同，如

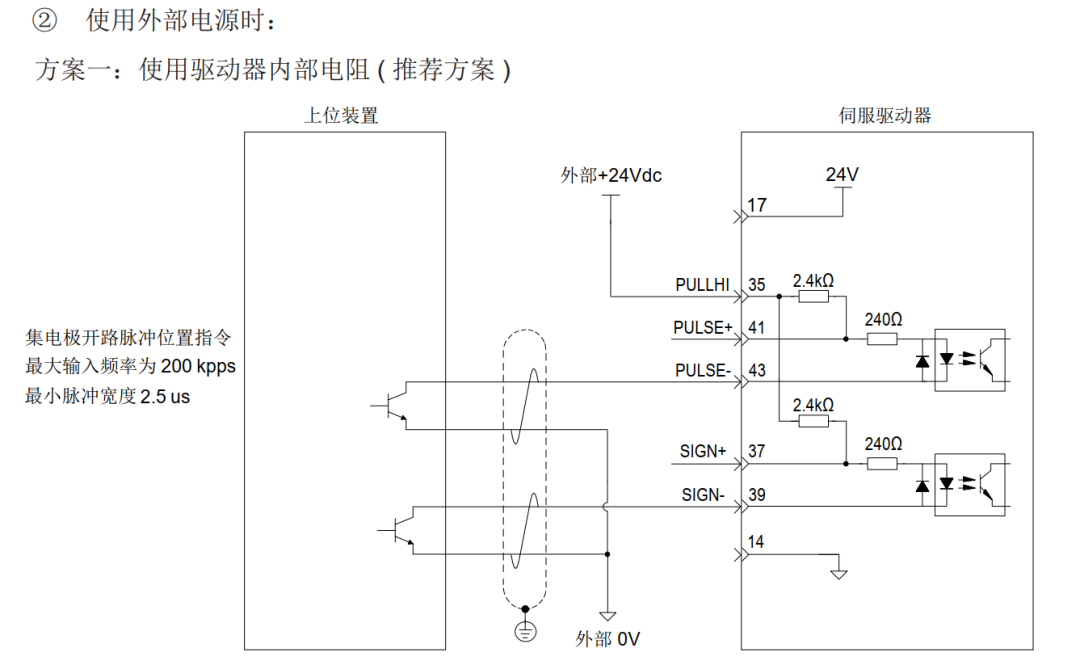

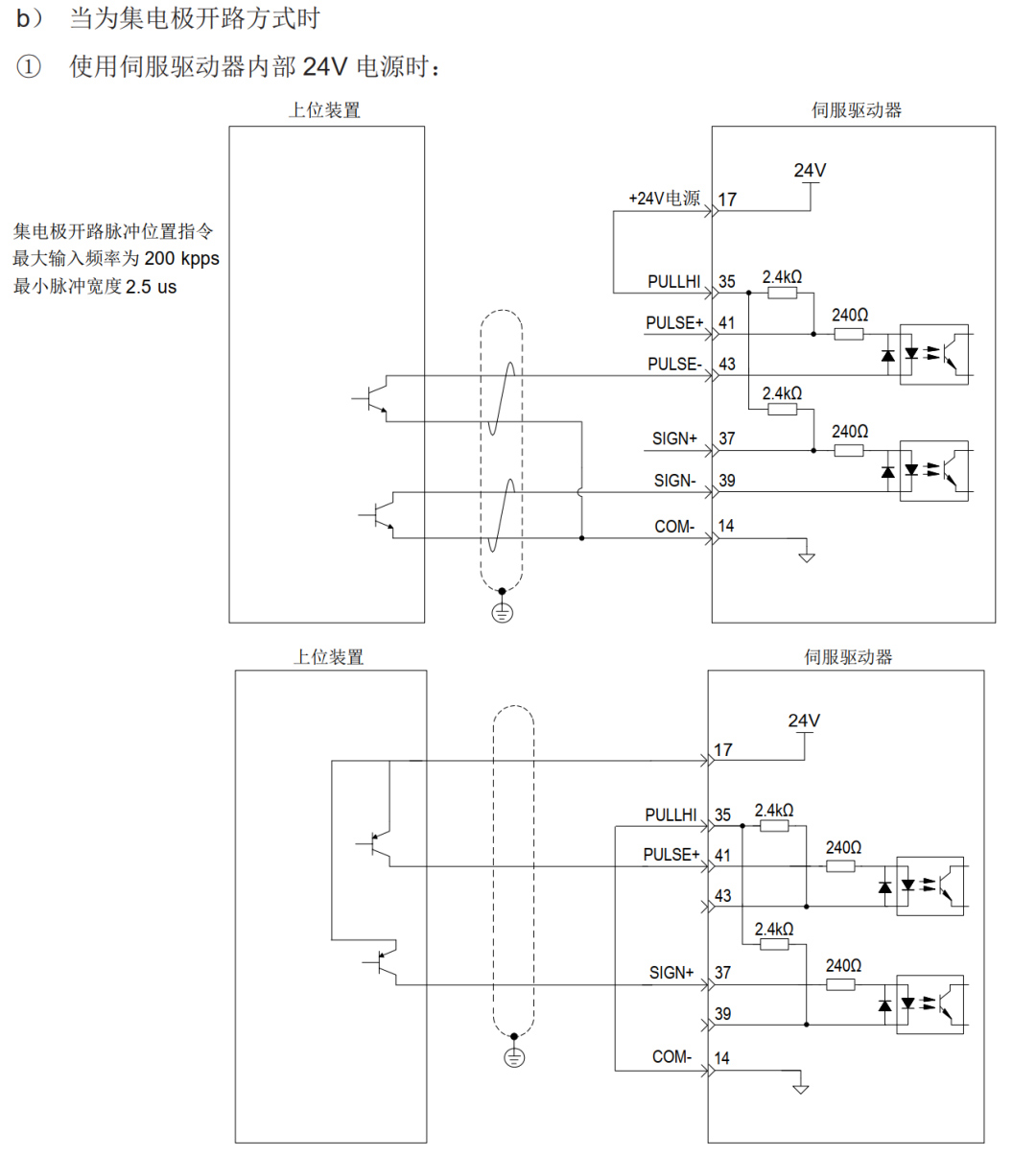

由于PLC常見信號為DC24V電壓等級，使用內部電阻方案接線比較方便，當PLC輸出脈沖信號為漏型0V時，采用下圖接線方式。脈沖接PULSE-，方向接SIGN-,電壓正極接PULLHI，PULSE+和SIGN+空置。也就是常說的工陽接法，三菱，信捷等品牌采用此接法。
西門子PLC輸出為源型24V+，所以脈沖接PULSE+,方向接SIGN+,PULLHI接電源負極，PULSE-和SIGN-空置，這就是常說的共陰接法。所以1200PLC采用此接法。脈沖Q0.O接41號，方向Q0.1接37號，35號接電源0V。

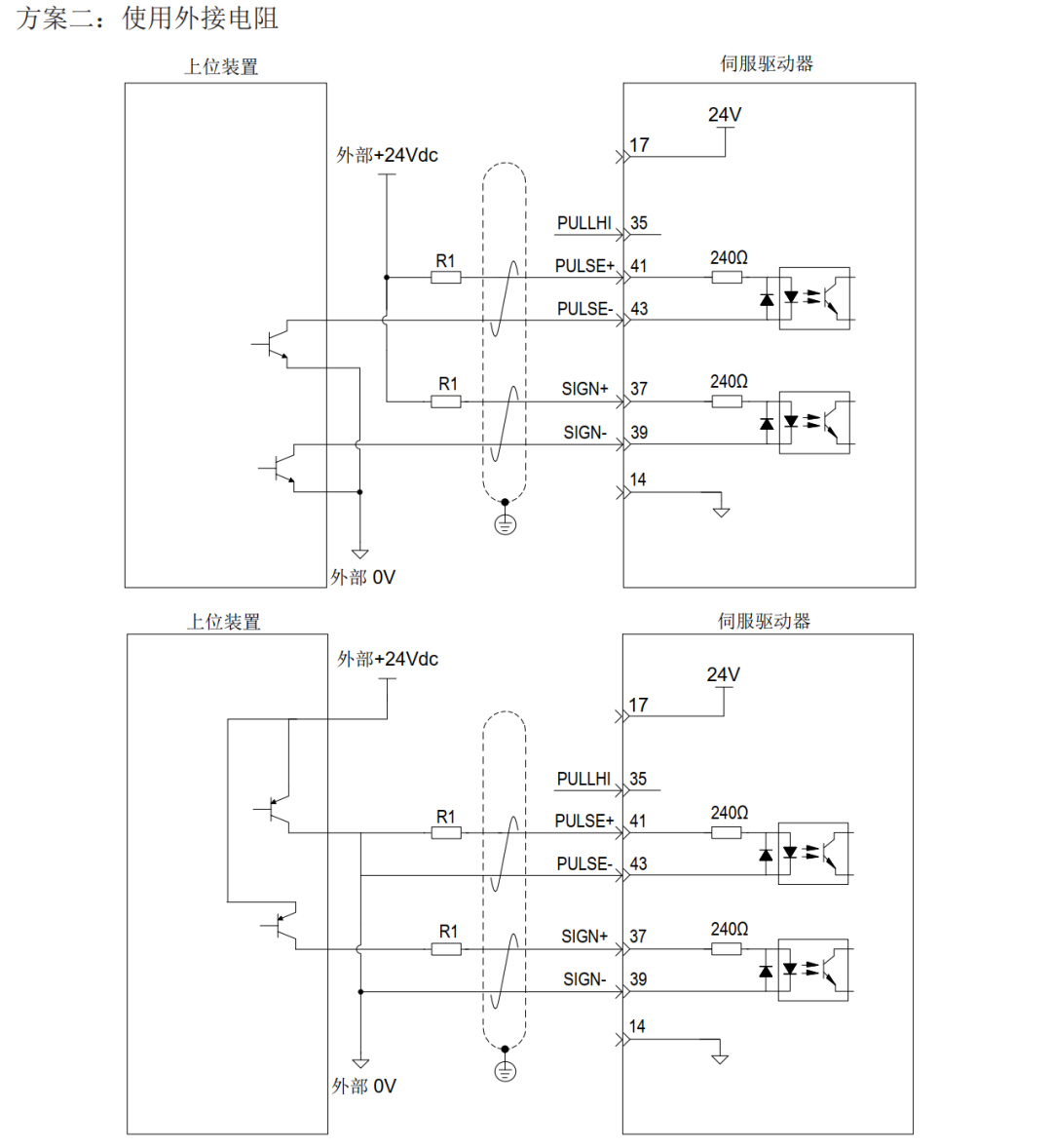

也可采用外接電阻的接線方案，當脈沖和方向信號為5V時，不需要接電阻，當脈沖和方向信號為24V，R1和R2必須接2KΩ左右的電阻，否則會造成驅動器損壞。

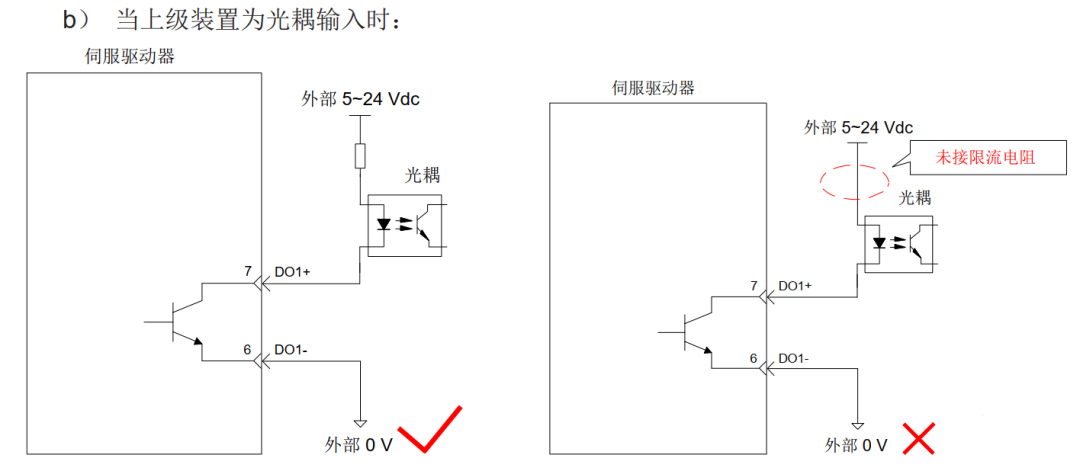

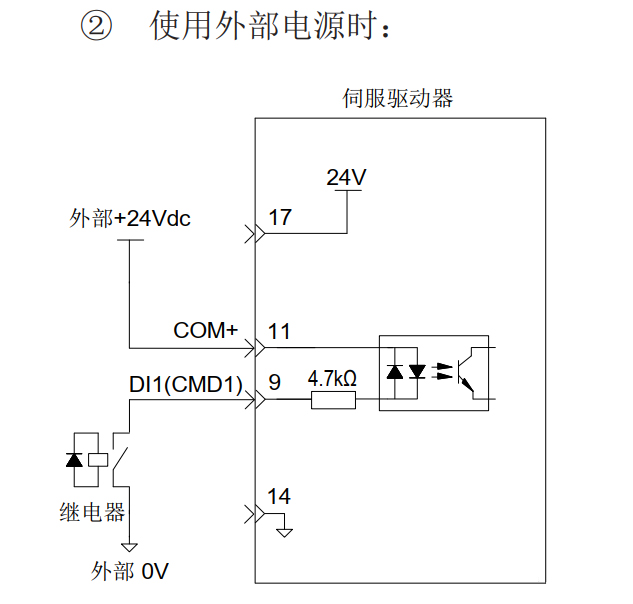

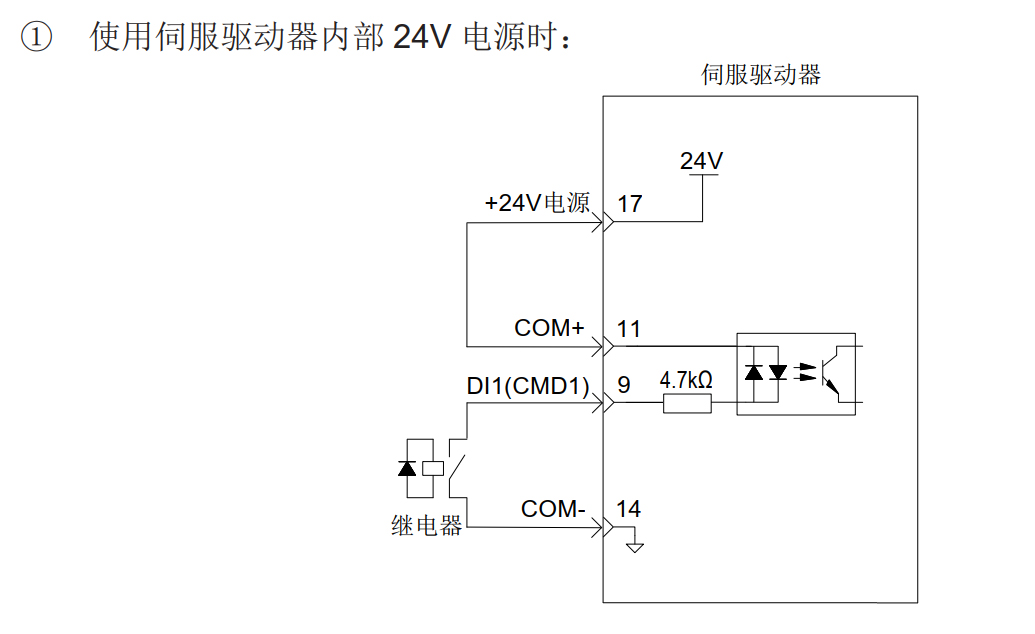

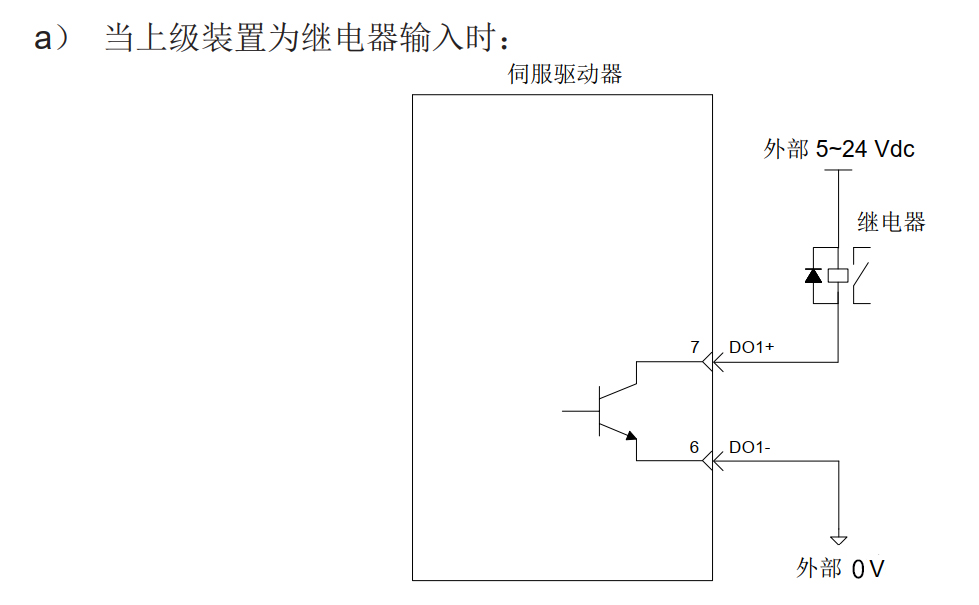

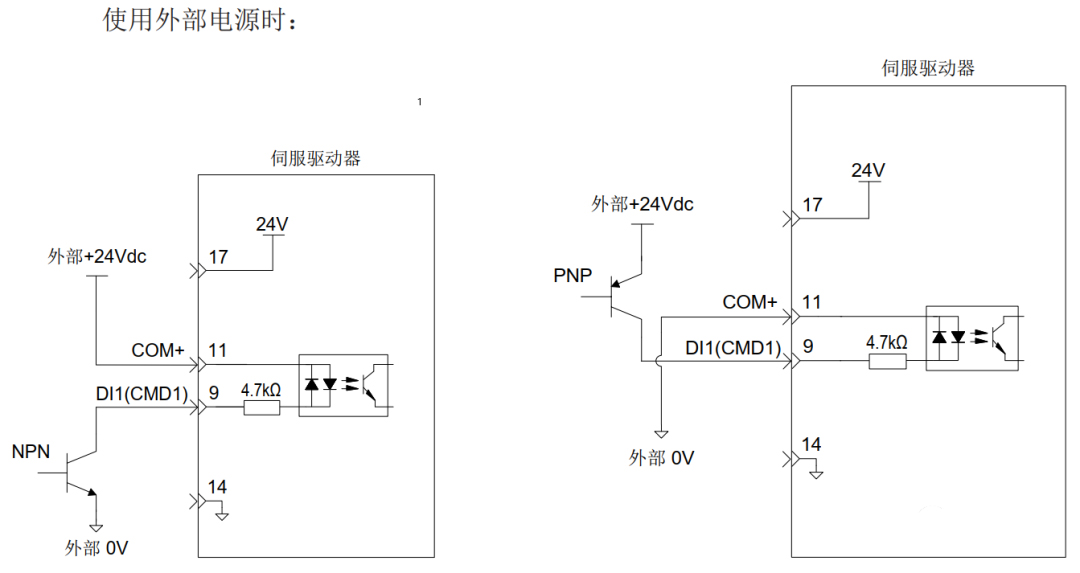

接好位置輸入信號線，接下來就是連接數字輸入/輸出端子線。

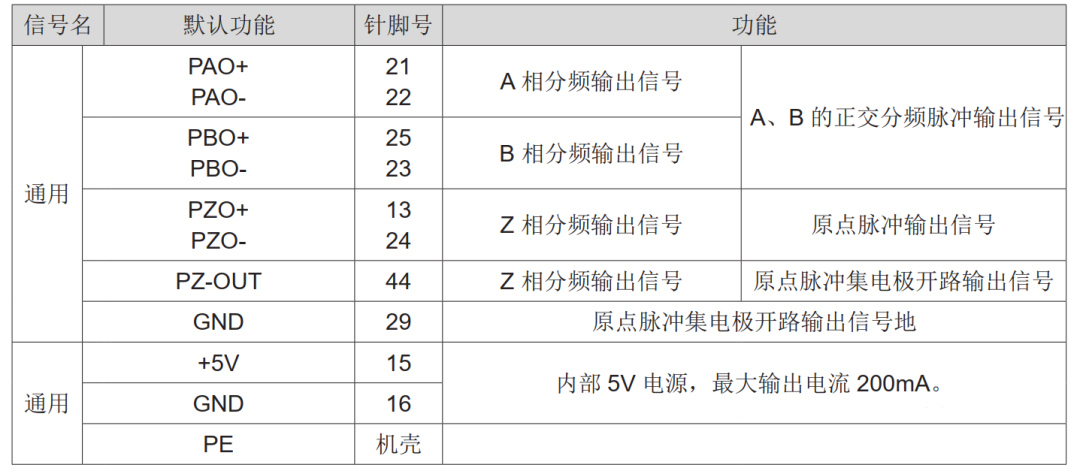

編碼器分頻輸出電路：當需要將伺服編碼器信號連接到PLC進行閉環(huán)控制時，不可能直接從電機上分線，所以驅動器提供了編碼器分頻輸出。

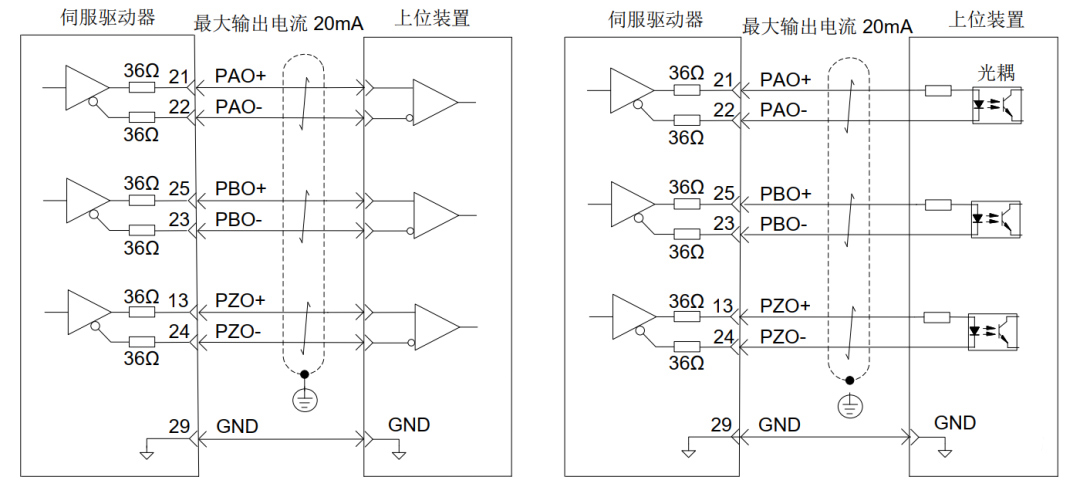

編碼器分頻輸出電路通過差分驅動器輸出差分信號，上位機請使用差分或光耦接收電路接收，最大電流為20ma。

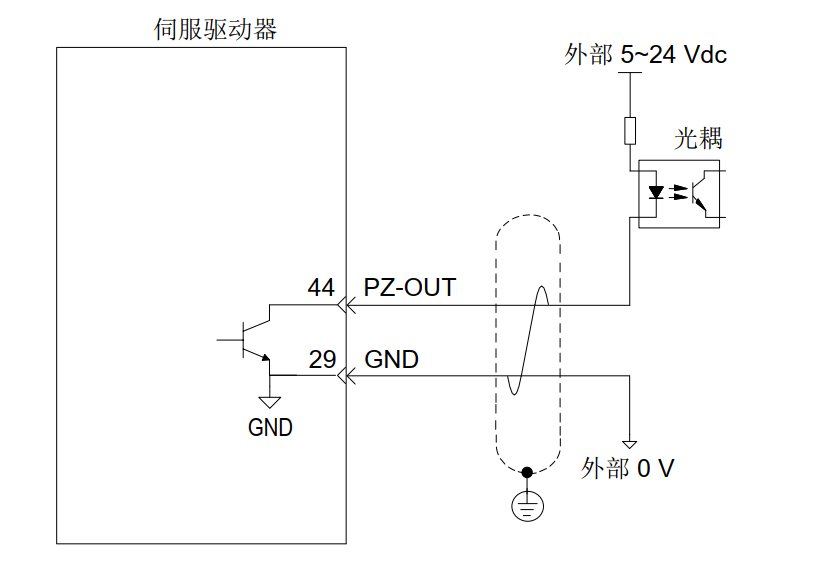

編碼器Z相分頻輸出電路可通過集電極開路信號。通常，為上級裝置構成位置控制系統時，提供反饋信號。在上級裝置側，請使用光電耦合器電路、繼電器電路或總線接收器電路接收。
看到這里接線應該就沒問題了，剩下的就是設置參數和編寫發(fā)脈沖主程序了
