為什么變頻器的輸出端，不能接接觸器？

    今天我們來講為什么變頻器的輸出端不可以接接觸器？這是因為變頻器輸出端的接觸器在沒有吸合的情況下，變頻器啟動時并達到一定的頻率后，接觸器才吸合，就會出現很大的啟動電流，使變頻器跳閘或者損壞變頻器。

     如果一定要在變頻器的輸出端接接觸器，就要遵循一個原則，就是先啟動交流接觸器，再啟動變頻器。因為變頻器是從零開始加速啟動，啟動的時候頻率很小，電動機的電流也會很小，這樣就不會對變頻器產生沖擊。

在變頻器輸入輸出端加裝接觸器等開關器件應該注意的問題

     隨著科技的發展，變頻器被廣泛的應用，尤其在工業自動化控制上最為普遍！那么今天就給大家普及一下關于“在變頻器輸入，輸出端加裝接觸器等開關器件”應該注意的問題，免得損壞我們的變頻器了。

1、變頻器不允許頻繁斷電，但是并不是不能在輸入端加裝接觸器。在變頻器輸入端加裝接觸器必須用變頻器故障輸出自鎖或者上位機故障自鎖，目的是當變頻器或者上位機工作正常時變頻器允許輸出不能每次運行完畢直接斷電，如果變頻器或者上位機有故障影響到運行安全，自鎖回路斷開變頻器斷電禁止運行輸出，從而提高安全性！

2、變頻器輸出都有一定的時序性，為了防止電機失速往往會配合延時封星電路、電機抱閘抱閘電路運行，如果沒有輸出接觸器反而增加輸出黏連的危險，電機失速時斷不開驅動回路是致命的！

      先給大家上圖！圖一中的控制方法是不被允許的，是錯誤的！大家注意！

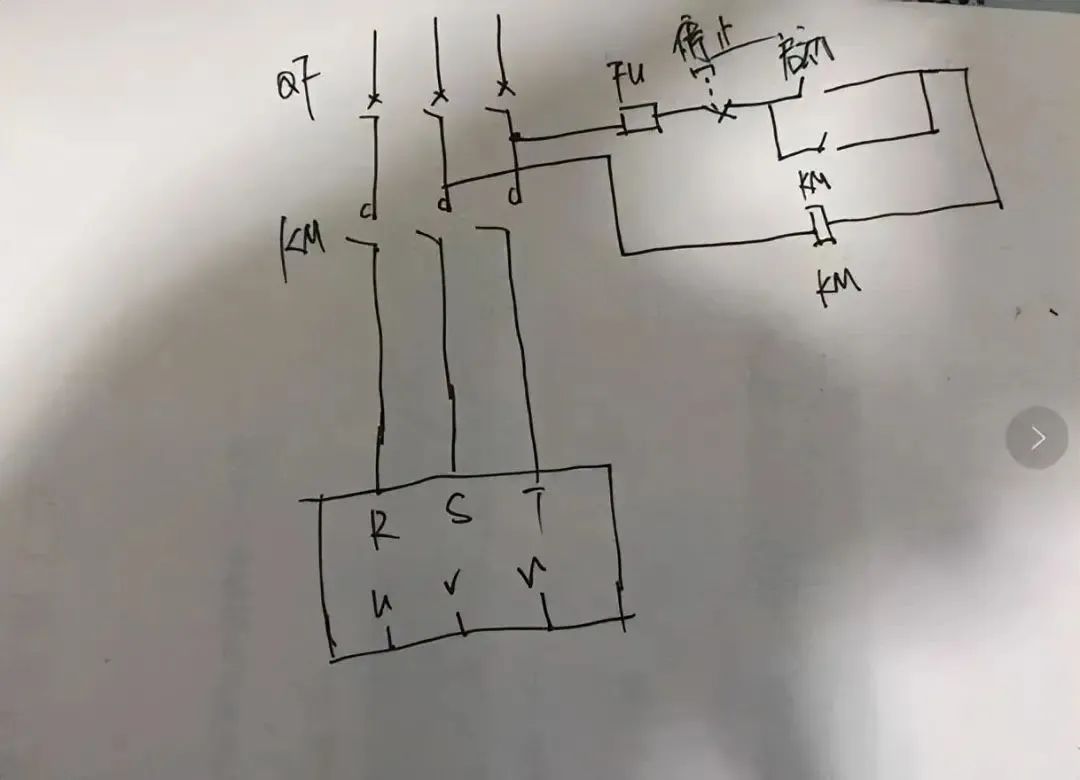

圖一

      看似一個很正常的電路圖，按下啟動給變頻器上電，按下停止給變頻器斷電，并且電機停止，實則不被允許！

     解釋一下原因“若在電源和變頻器輸入端之間，加裝接觸器，則不允許用此接觸器來控制變頻器的啟停。一定需要用該接觸器控制變頻器起停時，間隔不要小于一個小時。因為頻繁的充放電易降低變頻器內電容壽命”。

     下圖二的控制方法也是不可取的

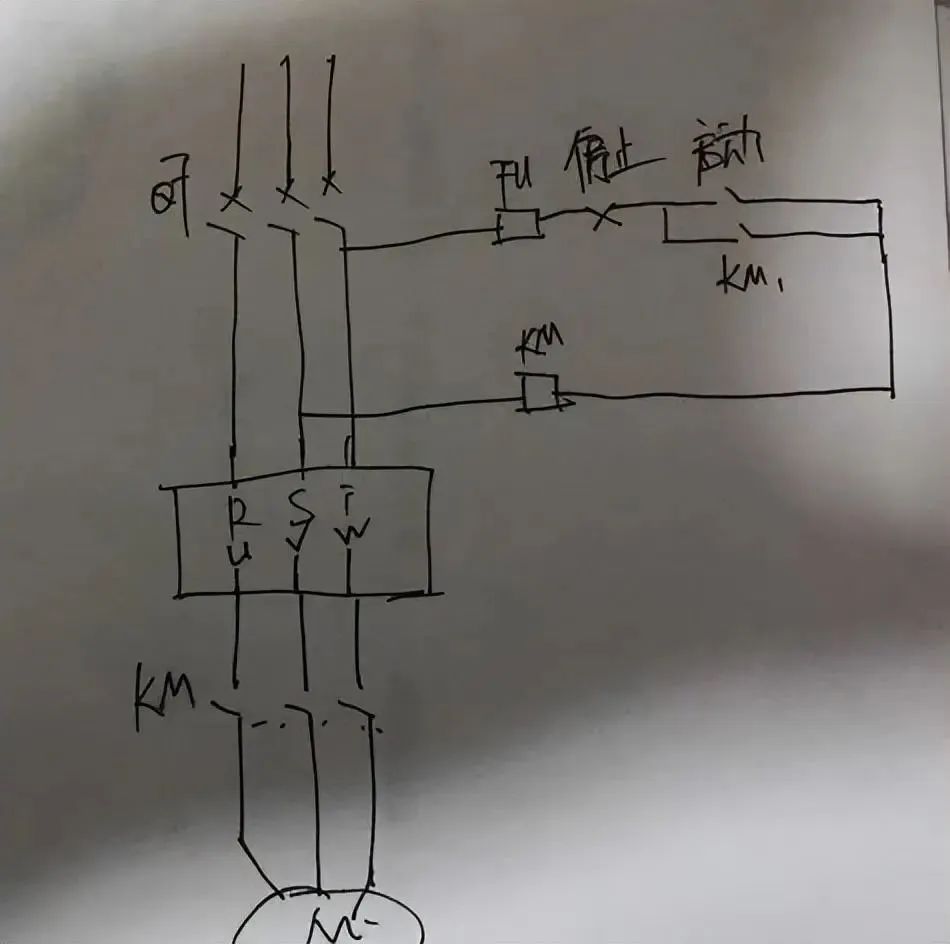

圖二

    上圖用起保停電路，來控制電機的啟停！當按下啟動按鈕，電機和變頻器接通，電機啟動。當按下停止按鈕電機停止，與變頻器斷開！看似沒什么問題，實則不可取！一不注意就會損壞變頻器，如果你非要用這種控制方式，那么要注意“”若輸出端和電機之間裝有接觸器等開關器件，應確保變頻器在無輸出時進行通斷操作，否則容易造成變頻器內模塊損壞”。
