常用變頻器外部端子電路圖（實物接線圖）

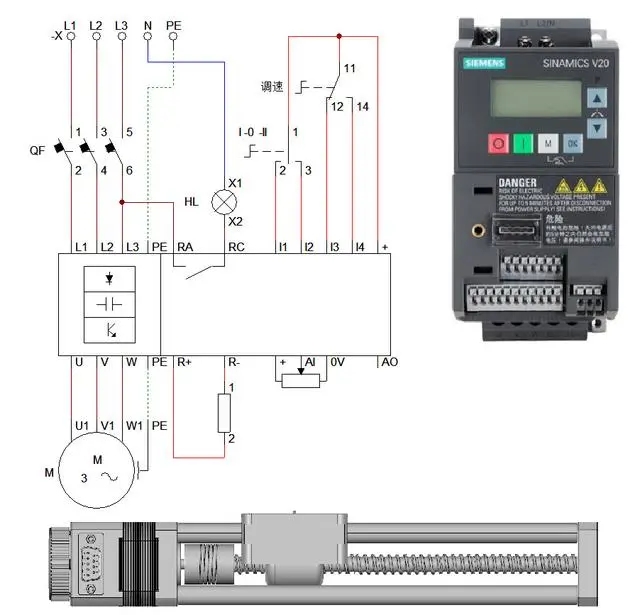

    控制要求：變頻器外接按鈕SB1、SB2，SB1為三擋旋鈕開關，用來控制電機的正反轉，左檔位置電機正轉，中間位置（圖示位置）為停止，右檔位電機正轉，SB2為兩檔擋旋鈕開關，左檔位置（圖示位置）變頻器輸出頻率為低速（20Hz），右檔位置變頻器輸出頻率為高速（40Hz）。

在變頻器頻率變?yōu)?時，變頻器的外接電阻起制動作用，制動的時間可以通過變頻器設置。

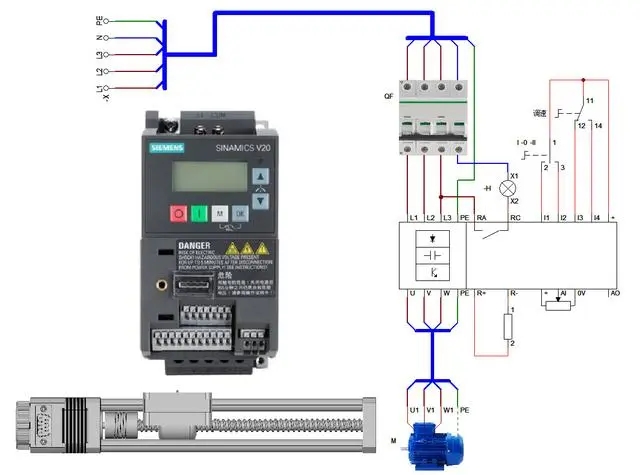

仿真視頻中將三擋旋鈕開關變?yōu)榱藘蓚�(gè)開關來替代，因?yàn)镃ADeSIMU4.0中的三擋旋鈕開關無法使用。

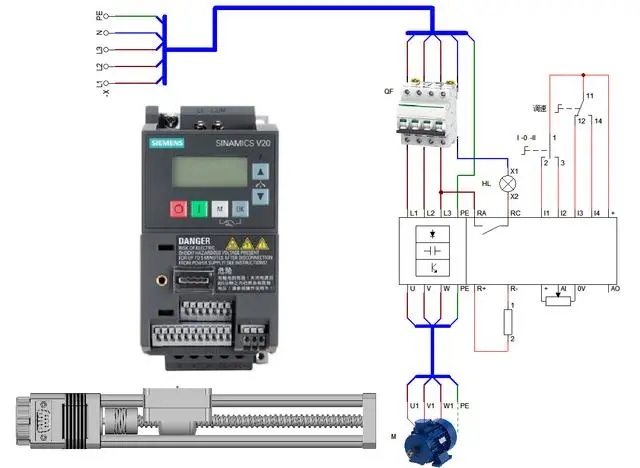

變頻器主回路接線：L1、L2、L3分別為電源進電，變頻器輸出端子分別接到電動機上。

變頻器參數設定：常見有參數有變頻器頻率設定、運行操作、最高頻率、基本頻率、額定電壓、最高輸出電壓、加速時間、減速時間、直流制動開始頻率、直流制動時間、起動頻率值、起動頻率保持時間、停止頻率、數據保護、功能代碼說明、LCE監視、反向旋轉禁止、熱繼動作電流等。

如果啟動、停止電機過程中變頻器出現過流保護動作，應重新設定加速、減速時間。電機在加、減速時的加速度取決于加速轉矩，而變頻器在啟、制動過程中的頻率變化率是用戶設定的。若電機轉動慣量或電機負載變化，按預先設定的頻率變化率升速或減速時，有可能出現加速轉矩不夠，從而造成電機失速，即電機轉速與變頻器輸出頻率不協調，從而造成過電流或過電壓。因此，需要根據電機轉動慣量和負載合理設定加、減速時間，使變頻器的頻率變化率能與電機轉速變化率相協調。檢查此項設定是否合理的方法是先按經驗選定加、減速時間進行設定，若在啟動過程中出現過流，則可適當延長加速時間;若在制動過程中出現過流，則適當延長減速時間。另一方面，加、減速時間不宜設定太長，時間太長將影響生產效率，特別是頻繁啟、制動時。

如果變頻器帶動電機在啟動過程中達不到預設速度，可能有兩種情況:

1、系統發生機電共振，可以從電機運轉的聲音進行判斷。采用設置頻率跳躍值的方法，可以避開共振點。一般變頻器能設定三級跳躍點。V/f控制的變頻器驅動異步電機時，在某些頻率段，電機的電流、轉速會發生振蕩，嚴重時系統無法運行，甚至在加速過程中出現過電流保護使得電機不能正常啟動，在電機輕載或轉動慣量較小時更為嚴重。普通變頻器均備有頻率跨跳功能，用戶可以根據系統出現振蕩的頻率點，在V/f曲線上設置跨跳點及跨跳寬度。當電機加速時可以自動跳過這些頻率段，保證系統能夠正常運行。
