匯川CS系列起重機專用變頻器起升機構調試步驟

CS系列是匯川公司新一代起重專用變頻器。產品的各項性能指標進一步提高，產品功能更加豐富，可對異步電機實現高性能的電流矢量控制、可支持起重工藝卡選件，實現變頻器內置防搖、抓斗等復雜起重工藝控制等。本系列產品主要用于驅動異步電機，應用于起重設備中的提升、平移、回轉等驅動和控制場合。該產品帶有起重設備的抱閘機構控制功能，可為起重行業提供一個高可靠的解決方案。
起升的調試分為以下步驟：

1、恢復出廠設置

2、設置端子功能

3、輸入電機參數

4、電機自學習

5、多段速設置

6、加減速設置

7、抱閘控制設置

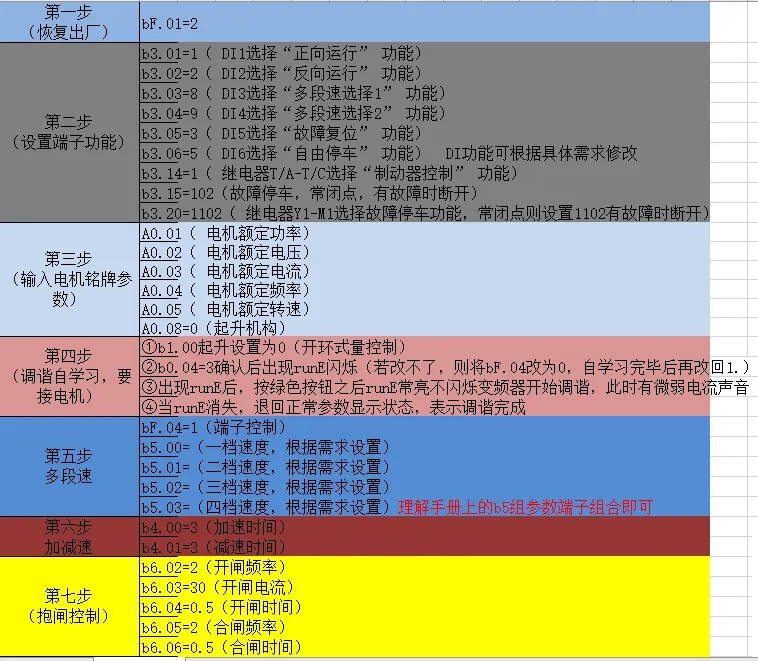

參數表如下：

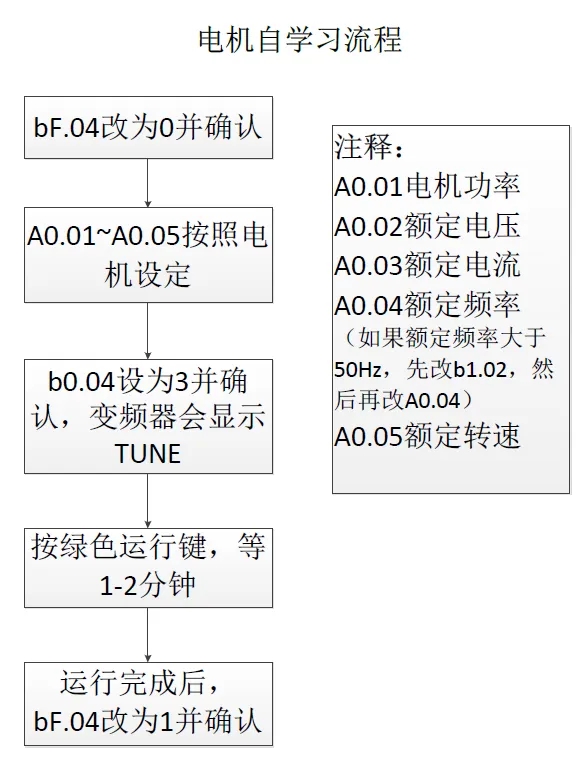

自學習的流程：

      CS710可以快速調諧，正確輸入電機參數，長按QUICK鍵，五秒后出現“TUNE”畫面，點左下方綠色運行鍵，電機開始調諧，調諧完成后自動返回頻率閃爍界面。CS710可以快速調諧，正確輸入電機參數，長按QUICK鍵，五秒后出現“TUNE”畫面，點左下方綠色運行鍵，電機開始調諧，調諧完成后自動返回頻率閃爍界面。
