96.01=Chinese中文選擇
主鉤參數的設置步驟:
若調試未接制動電阻會報制動斬波器短路故障,可將 43.06 改成禁用,然后從
96.08改成 1,重啟變頻器后故障消失。
電機辨識
先將 44.202 轉矩驗證改成 Disable
99.03=電機類型
99.04=DTC
99.06=電機額定電流
99.07=電機額定電壓
99.08=電機額定頻率
99.09=電機額定轉速
99.10=電機額定功率
99.13=標準辨識
之后將變頻器切回本地模式(按LOC/REM 鍵,左上角顯示本地) ,按啟動鍵( 必
須把電機和減速機之間的聯軸器拆掉) ,電機開始旋轉,大概 2 分鐘左右變頻器
自動停下來,電機辨識就完成了。
檔位設置
20.01=IN1正向啟動,IN2反向啟動
20.03=其他06.100.00
20.04=其他06.100.01
22.11=FBA 給定值1
抱閘、故障繼電器設置
10.24=制動命令 (RO1繼電器)
10.27=故障 (RO2 繼電器)
加減速時間設置
23.201= 加速時間
23.202= 減速時間
制動電阻設置
43.06=允許無熱保護模型
43.09=制動電阻功率
43.10=制動電阻阻值
抱閘設置
44.06=選擇
44.08= 0.3秒 抱閘打開延時
44.09= 抱閘打開轉矩
44.13=3 秒 抱閘關閉延時
44.14=100rpm 抱閘關閉速度
44.200=100%抱閘最小開啟轉矩
44.202=Disable
通訊設置
50.01=對應插槽
50.02=故障
51.01=Ethernet (以太網)
51.02=PN/IO (ProfiNet通訊協議)
51.03=0 (通訊速率)
51.04=Static IP (靜態IP)
51.05=192 (變頻器IP地址)
51.06=168
51.07=1
51.08=101
51.09=24 (子網掩碼255.255.255.0)
51.10=0 (網關)
51.11=0
51.12=0
51.13=0
52.01=SW 16bit (狀態字)
52.02=Act1 16bit (實際值)
53.02=Ref1 16bit (給定值)
53.03=06.100 16位 (正反轉命令字)
51.27=REFRESH (刷新參數)
當給輸入第三個字(06.100)0位發送1位正向啟動,1位發送1位反向啟動,發送0位停止。
輸入第二個字位速度字,20000對應46.01設置的實際速度。

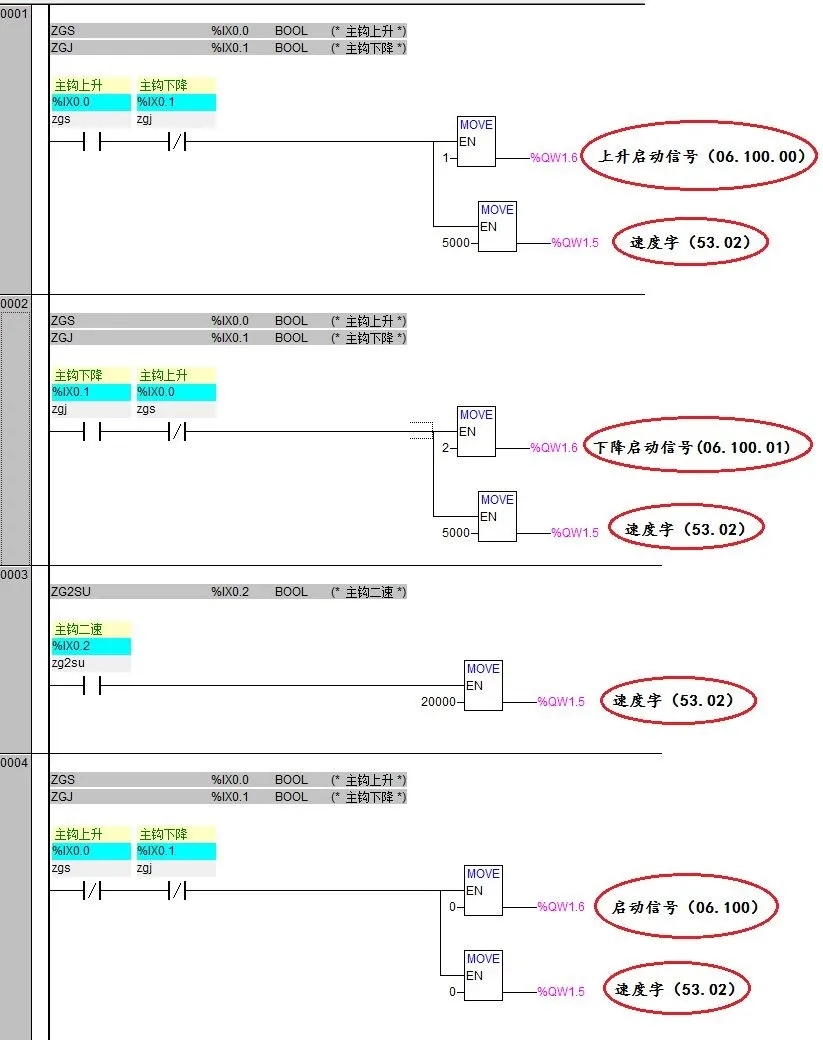

舉例:如下圖
編碼器設置(在運行都正常以后再加入編碼器設置)
91.11= FEN-31 (編碼器型號)
91.12= 插槽位置
92.01= 編碼器1類型
92.02= 模塊1
92.10= 脈沖數(1024)
91.10= 刷新
90.41= 編碼器1
