1.電壓檢測法

      電壓檢測法檢測集成電路的方法如圖3-24所示。

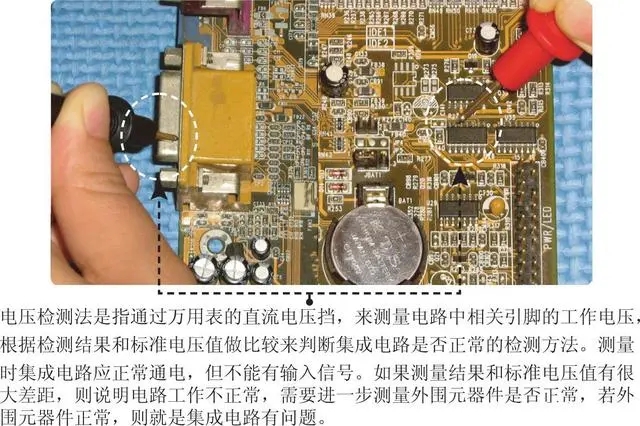

圖3-24　電壓檢測法檢測集成電路的方法

2.電阻檢測法

      電阻檢測法檢測集成電路的方法如圖3-25所示。

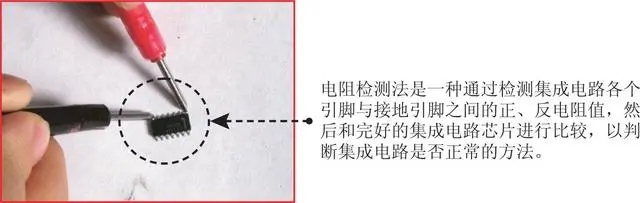

圖3-25　電阻檢測法檢測集成電路的方法

3.代換檢測法

      代換檢測法檢測集成電路的方法如圖3-26所示。

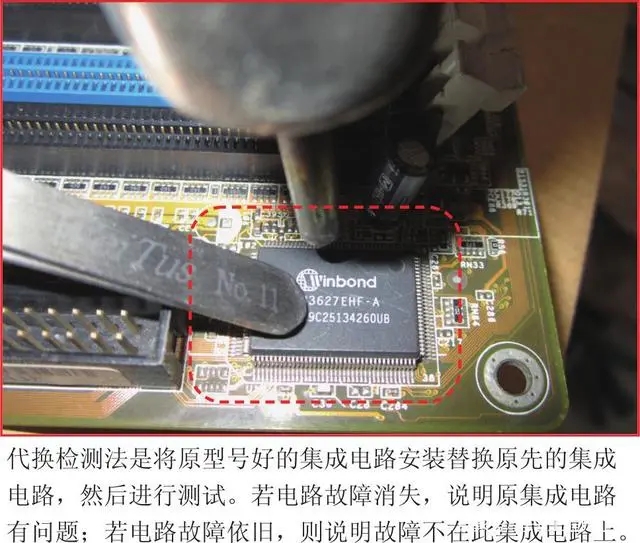

圖3-26　代換檢測法檢測集成電路的方法

集成穩壓器的檢測方法

      集成穩壓器主要通過測量引腳間的電阻值和穩壓值來判斷好壞。

1.電阻檢測法

      電阻檢測法主要通過測量引腳間的電阻值來判斷好壞，具體方法如圖3-27所示。

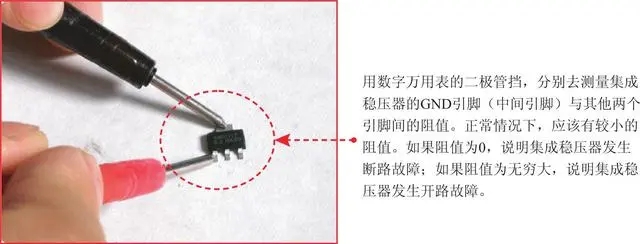

圖3-27 電阻檢測法檢測集成穩壓器方法

2.測穩壓值法

      測穩壓值法檢測集成穩壓器的方法如圖3-28所示。

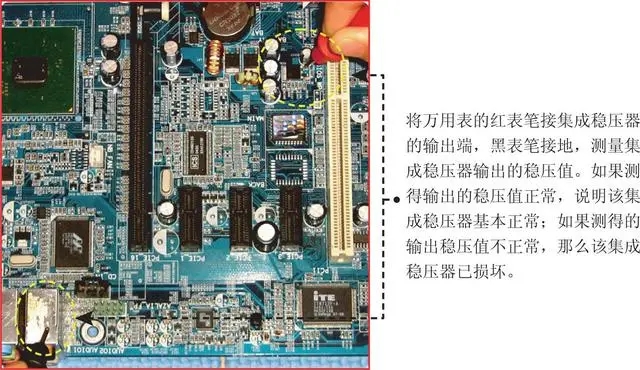

圖3-28　測穩壓值法檢測集成穩壓器方法

      首先將萬用表功能旋鈕調到直流電壓擋的“10”或“50”擋(根據集成穩壓器的輸出電壓大小選擇擋位)。然后將集成穩壓器的電壓輸入端與接地端之間加上一個直流電壓(不得高于集成電路的額定電壓，以免燒毀)。

集成運算放大器的檢測方法

      集成運算放大器的檢測方法如圖3-29所示。

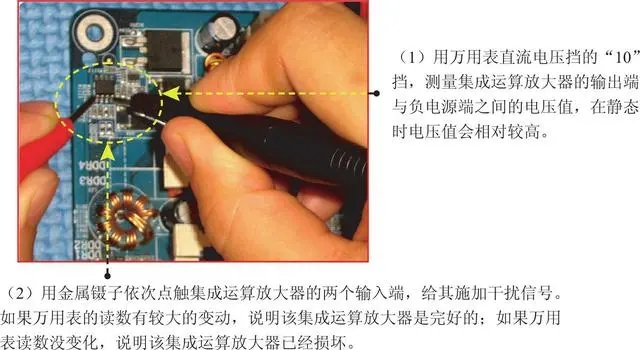

圖3-29　集成運算放大器的檢測方法

數字集成電路的檢測方法

      數字集成電路的檢測方法如圖3-30所示。

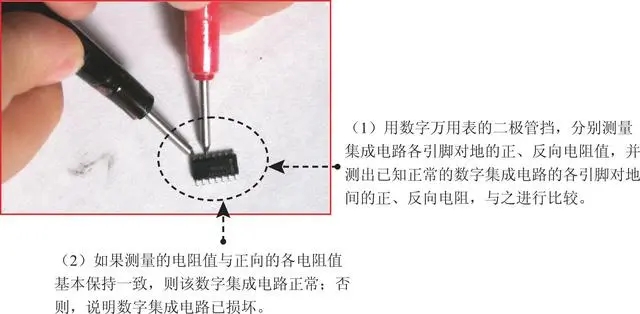

圖3-30　數字集成電路的檢測方法
