三菱FR-D700變頻器功能參數設置與操作

一、基礎知識

1、變頻器的概念：是一種將固定頻率的交流電變換成頻率、電壓連續可調的交流電，以供給電動機運轉的電源裝置。

2、變頻器分類：

(1)交－交變頻器

它是將頻率固定的交流電源直接變換成頻率連續可調的交流電源，其主要優點是沒有中間環節，變換效率高。但其連續可調的頻率范圍較窄，故主要用于容量較大的低速拖動系統中。又稱直接式變頻器。

(2)交－直－交變頻器

先將頻率固定的交流電整流后變成直流，再經過逆變電路，把直流電逆變成頻率連續可調的三相交流電，又稱為間接型變頻器。由于把直流電逆變成交流電較易控制，因此在頻率的調節范圍，以及變頻后電動機特性的改善等方面，都具有明顯的優勢，目前使用最多的變頻器均屬于交－直－交變頻器。

二、三菱FR-D700變頻器主回路接線

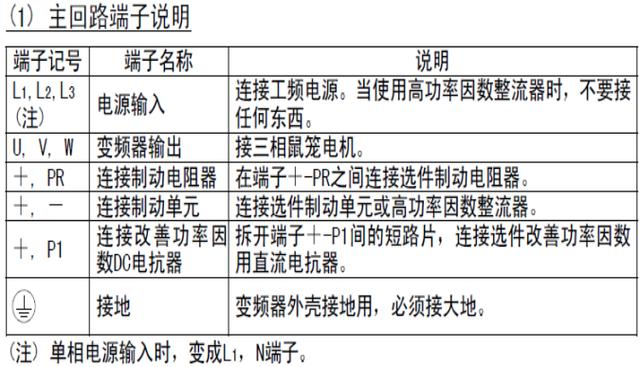

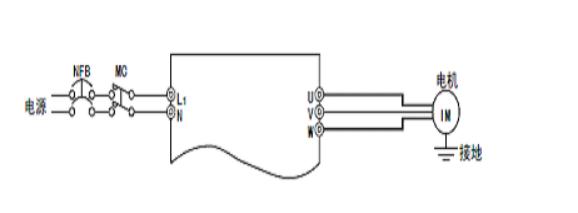

1. FR-D700變頻器主回路接線圖如下圖



三、變頻器的操作面板及使用

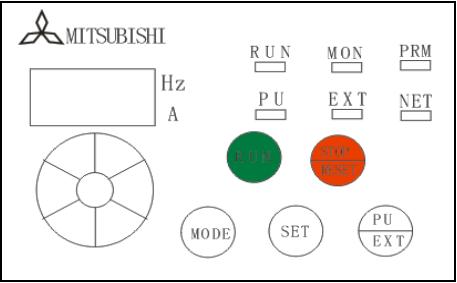

1、變頻器操作面板如下圖

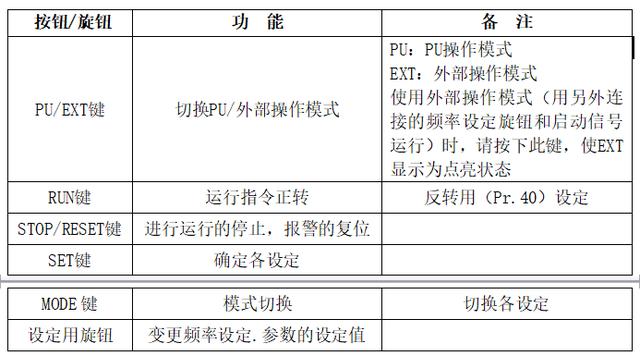

2、操作面板各按鍵功能

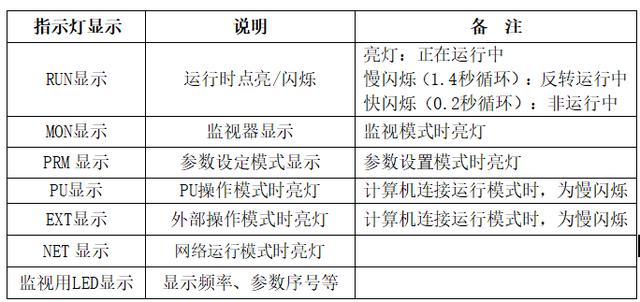

3、操作面板單位表示及運行狀態表示見下表

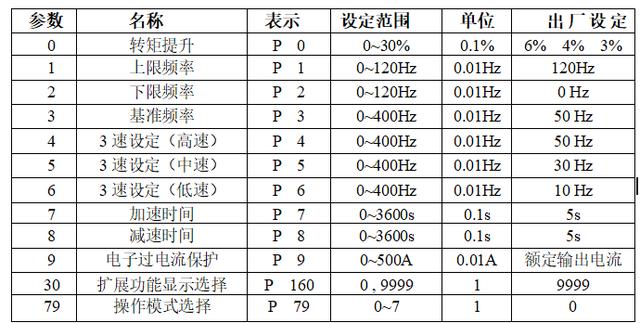

4、基本功能參數一覽表

注意：只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時，變頻器的擴展功能參數才有效。

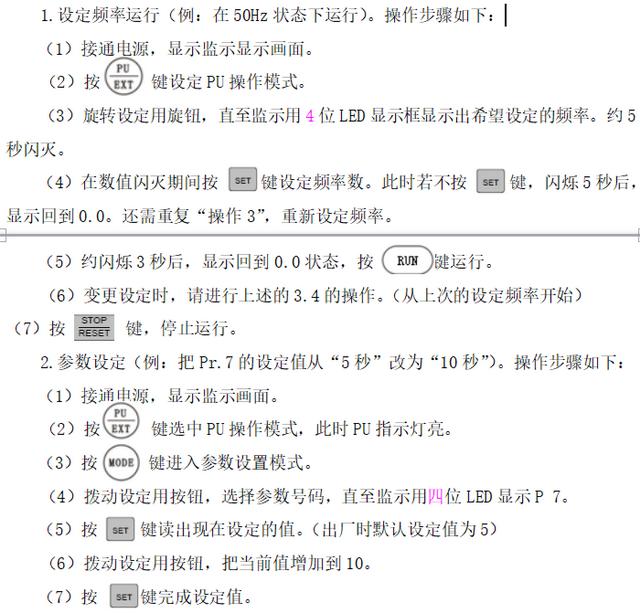

四、設置步驟

五、多段速設置參數

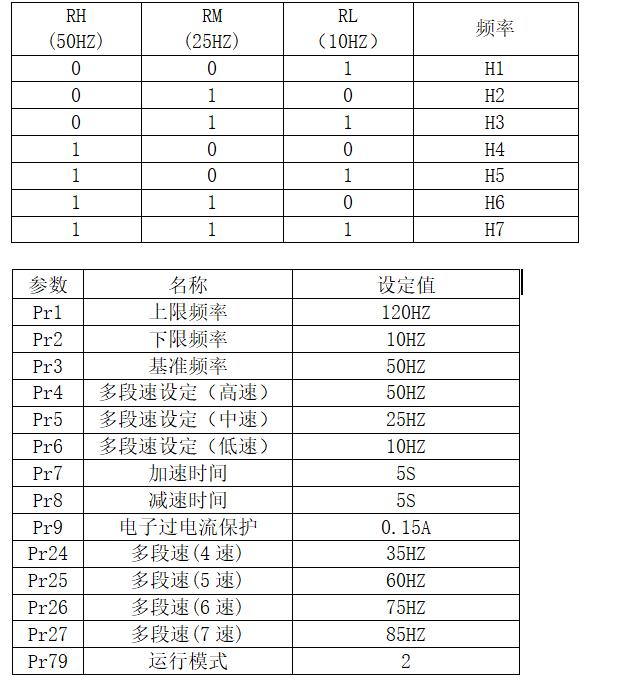

多段速輸出編碼表
