變頻器調試是一個復雜而重要的過程,它確保了變頻器能夠正常工作并滿足特定的運行要求。從空載到帶載的完整調試流程通常包括以下幾個步驟:
一、前期準備
1、明確調試目標:
在開始調試之前,首先要明確調試的目標和要求,如所需的輸出頻率范圍、電壓范圍和額定電流等。
2、閱讀用戶手冊:
詳細閱讀變頻器的用戶手冊,了解其功能、設定及操作方法。
3、檢查電源和電氣連接:
確保變頻器的電源接線正確無誤,包括輸入電源的相序、電壓的穩定性等。檢查變頻器與電機之間的電氣連接,包括接地和接線是否正確牢固。
二、空載試運行
1、斷開與電動機的連接:
在進行空載試運行前,斷開變頻器與電動機的連接,確保電動機不參與試運行。
2、通電試運行:

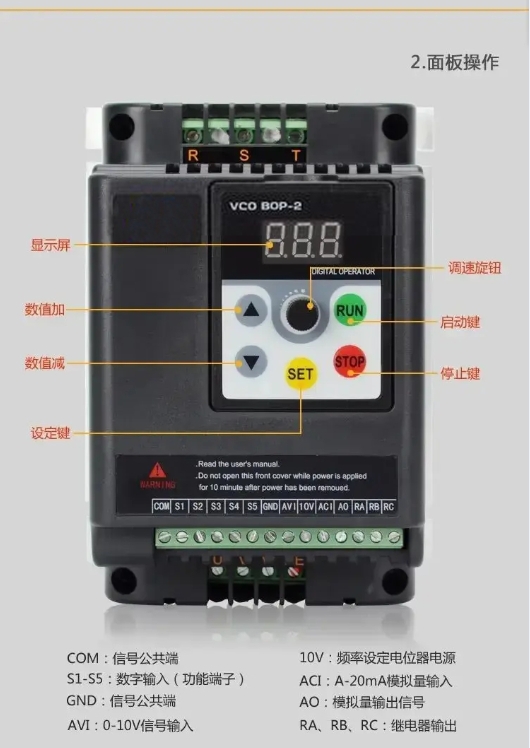

通電后,首先進行空載試運行。目的是熟悉操作界面和按鍵功能,如正反轉、停止等,并觀察變頻器的動作和溫升是否正常。
檢查外接端子的信號和控制動作是否正常。
3、功能設定與調試:
結合實物熟悉相關功能的設定和操作方法,如上升、下降時間的設定等。
三、連接電動機空載試運行
1、檢查電動機:
在連接電動機前,務必確認電動機的各項技術指標合格,并確保電動機不帶負載。
2、連接電動機:
將電動機與變頻器正確連接。
3、試運行電動機:
讓變頻器驅動電動機轉動,觀察其是否正常工作,如旋轉方向是否符合要求。
逐步增加給定頻率,觀察電動機的轉動情況,并在不同頻率下讓電動機運行一段時間,觀察電壓電流的數值。逐步降低輸出頻率,觀察電動機是否按設定的減速時間停止。
四、帶負載調試運行
1、連接負載:
將負載連接到電動機上,準備進行帶負載的調試運行。
2、調整變頻器參數:
根據負載特性對變頻器參數進行調整,如速度控制、轉矩控制、PID控制等。
設定電機的功率、電流、電壓、轉速、最大頻率等參數,這些參數可以從電機銘牌中直接得到。調整加減速時間,確保電動機能夠平穩啟動和停止。
3、運行測試:
進行不同負載和速度的測試,觀察變頻器和電動機的運行情況。
檢查是否有過載、過流、過壓等報警或跳閘現象,并根據實際情況調整參數。
4、調試保護功能:
設置過載保護、過流保護等參數,確保設備在出現故障時能夠及時切斷電源,保護設備安全。
五、故障排除和調整
1、觀察異常情況:
在調試過程中,如發現電動機工作異;虼嬖诠收,應立即停止調試并進行檢查。
2、找出故障原因:
通過觀察和分析,找出故障的具體原因。
3、調整修復:
根據故障原因采取相應的措施進行調整和修復。如調整參數、更換損壞的部件等。
五、最終調整和驗收
優化參數:
在完成所有調試和調整后,對變頻器進行最終調整,優化各項參數設置。
驗收測試:
對變頻器和電動機進行驗收測試,確保它們能夠正常工作并滿足要求。
記錄數據:
記錄調試過程中的各項數據和參數設置,為以后的維護和優化提供參考。
通過以上步驟,可以完成從空載到帶載的變頻器調試流程。需要注意的是,在調試過程中應嚴格遵守安全操作規程,確保人員和設備的安全。同時,應仔細閱讀變頻器的用戶手冊和技術規范,按照要求進行操作和調試。
