MM440 功率板的框圖
變頻器是把工頻電源（50Hz或60Hz）變換成各種頻率的交流電源，以實現電機的變速運行的設備，其中控制電路完成對主電路的控制，整流電路將交流電變換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆成交流電。對于如矢量控制變頻器這種需要大量運算的變頻器來說，有時還需要一個進行轉矩計算的CPU以及一些相應的電路。變頻調速是通過改變電機定子繞組供電的頻率來達到調速的目的。

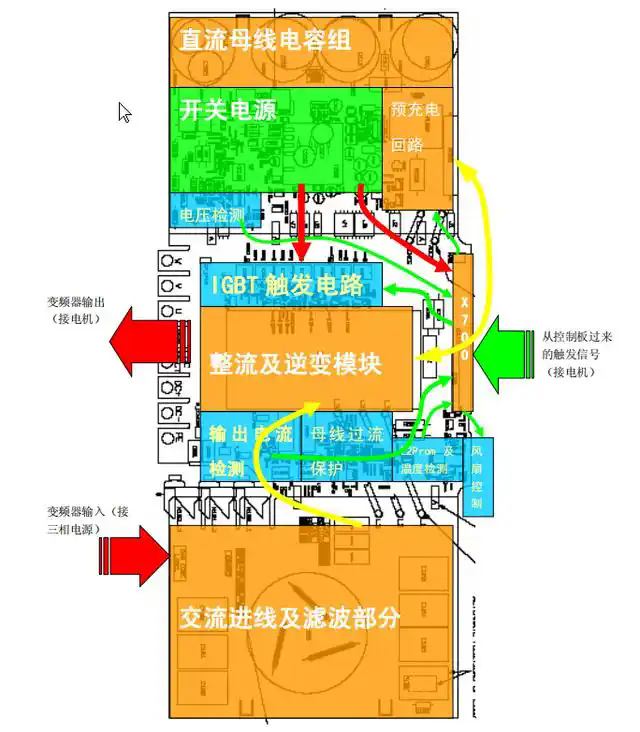

電路板實物及信號流框圖（以 C 尺寸為例）：
黃線：主回路信號流向；寬紅線：變頻器輸入輸出電流；寬綠線：來自控制板的信號； 窄紅線：電源信號； 窄綠線：控制信號。

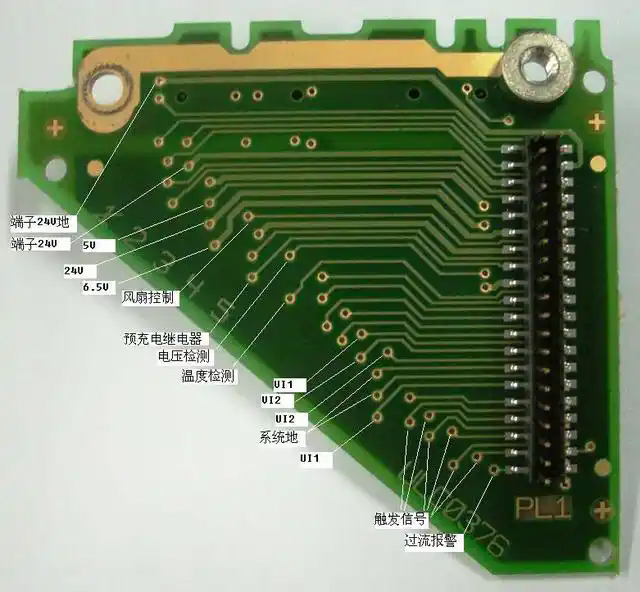

MM440 轉接板信號詳圖
