客戶寄過來一套脫掉外殼的“變頻器”,上電報“88888”故障。報“88888”大致有四方面原因:1、時鐘電路故障;2、復位電路故障;3、MCU故障;4、面板故障。

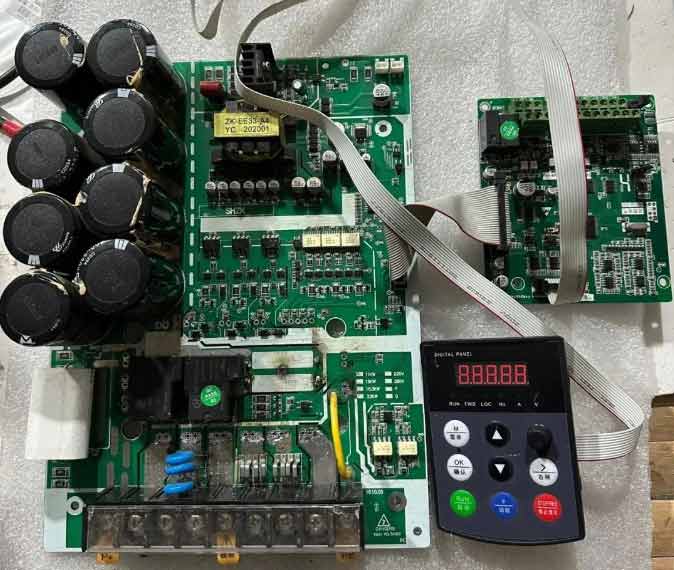

圖1. 脫掉外殼的變頻器實物圖
一、查時鐘電路
用示波器測晶振兩端波形均為正弦波,頻率、電壓峰值均正常,如圖2、圖3所示:

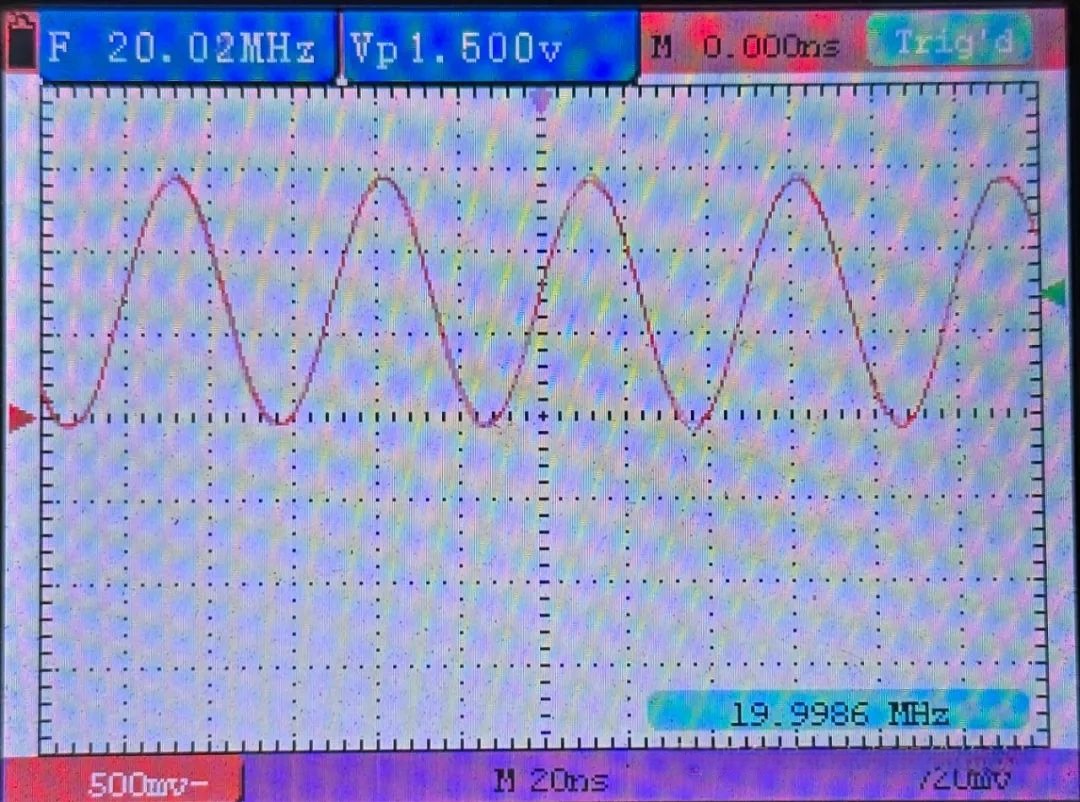

圖2.晶振波形圖

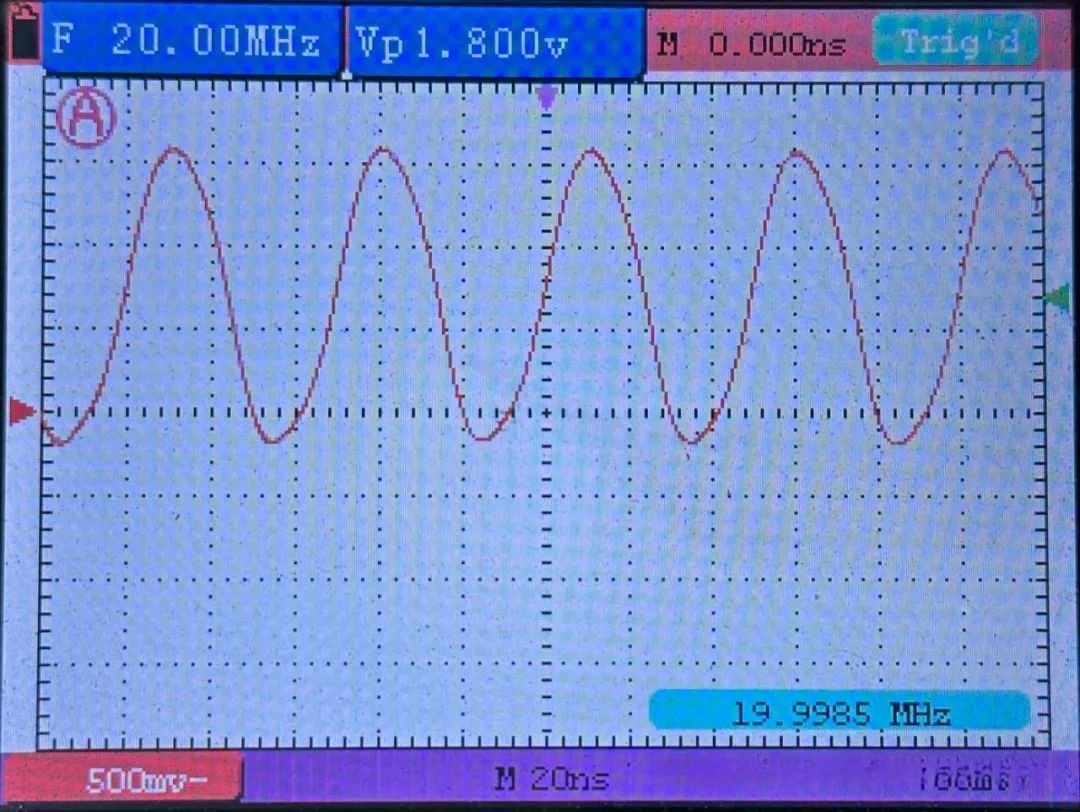

圖3.晶振波形
二、查復位電路
MCU型號為TMS320F28034PNT,上網查資料知第9引腳為復位引腳,低電平有效。如圖4所示:

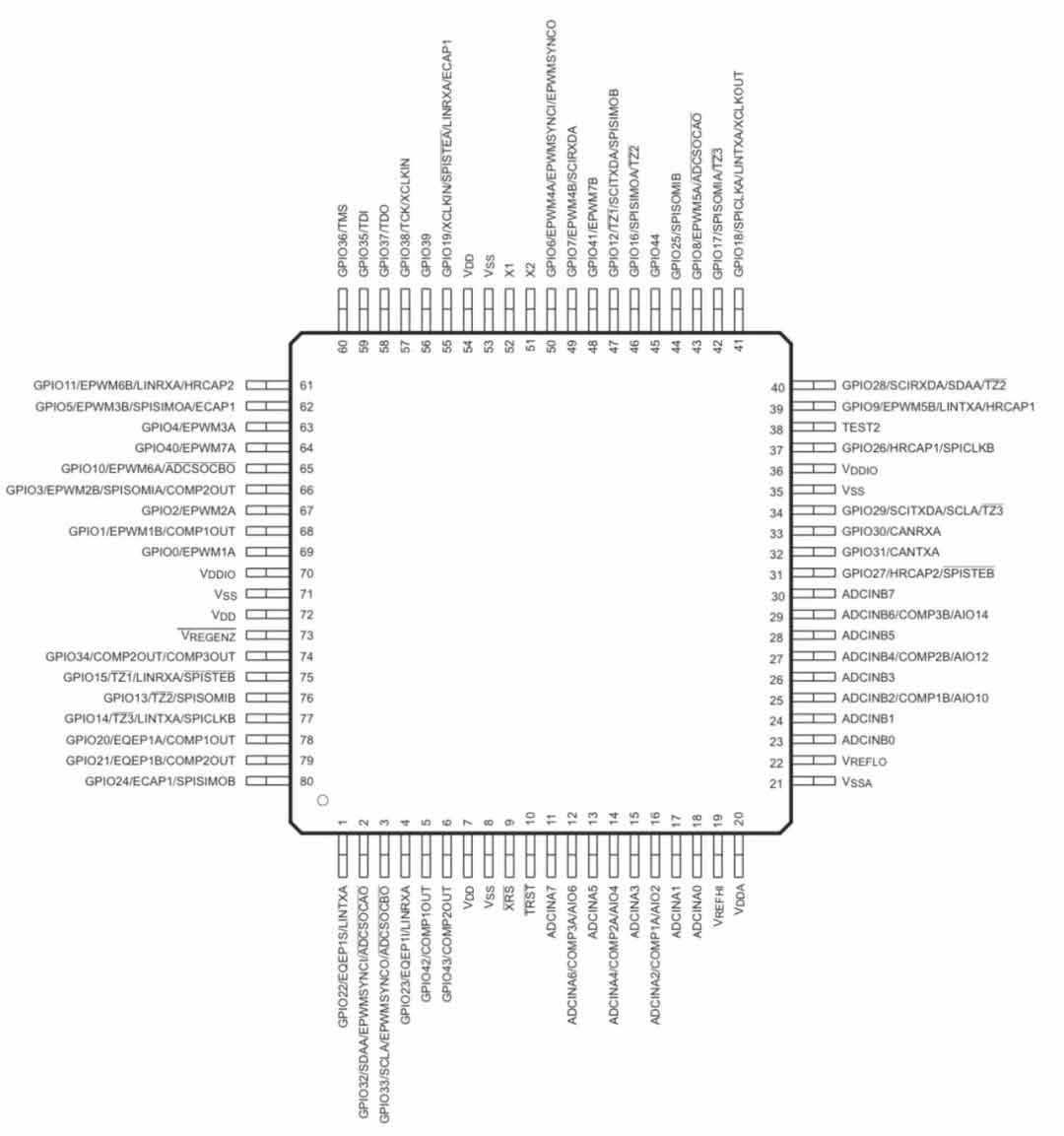

圖4. CPU引腳功能圖
順著9腳往前查,發現由復位芯片MAX708來輸出一個復位信號到MCU,實際電路如圖5所示:

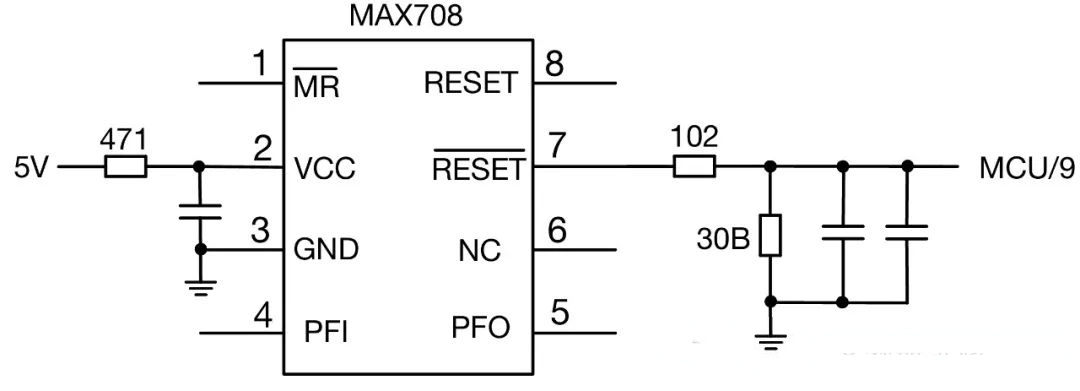

圖5. 復位電路
測量MCU的9腳電壓為0V,復位電路正常情況下上電時為低電平,接著變?yōu)楦唠娖健4藭r一直為低電平,說明問題即出在這里。根據圖5分析,可能有以下幾種原因:1、復位芯片MAX708壞;2、電阻(30B)或電容(30B電阻右邊第1只)對地短路;3、MCU的復位引腳(9腳)所接電容(30B電阻右邊第2只)對地短路;4、MCU的復位引腳自身對地短路(MCU壞)。如果是第4種情況,則是不修之癥,只能更換主板了。
將復位芯片脫離,測7腳焊盤對地仍為短路狀態,繼而脫離30B電阻和兩只電容,再測7腳焊盤仍然對地短路,只能懷疑MCU本身了。仔細觀察發現8腳(VSS)和9腳之間有類似于焊錫屑的東西,于是用萬用表的細表針仔細的的清理引腳之間的空隙,清理完畢,再次測量7腳焊盤與地,竟不通了。興奮的將之前拆下的元件恢復,上電試驗,卻還是報“88888”。到底是哪的問題呢?
萬用表測復位芯片的7腳,輸出為4.1V,經102電阻和30B電阻分壓后送到MCU9腳為2.7V,說明分壓電阻都是好的。那么輸出電壓是否偏低呢?測2腳電壓為4.88V,順著2腳往前查是一只471的電阻,電阻的另一端接5V電源。還是懷疑復位芯片有問題,于是將復位芯片取下,用一只10K電阻和一只1uF電容,搭接了一個簡易的復位電路,如圖6所示:

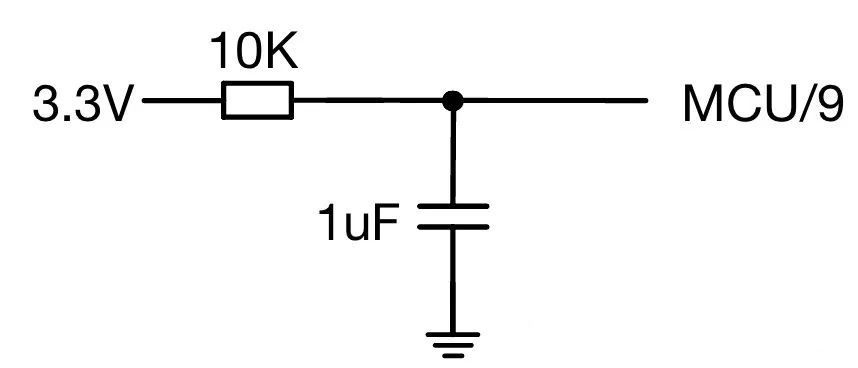

圖6. 簡易低電平有效復位電路
上電測試,依然報“88888”。至此時鐘電路、復位電路故障均已排除,接下來要排查面板電路了。
三、查面板電路
在主板的面板排線端子周圍挨的比較近的地方有一只74HC14D是反相器芯片,將MCU的脈沖信號傳遞給面板,在面板上同樣有一只74HC14D芯片。上電,用示波器測主板上的74HC14D的輸入/輸出端(1、2、3、4腳等)都有矩形脈沖,說明MCU是好的,MCU的供電也是正常的。測面板上的74HC14D的輸入/輸出端卻無矩形波,測其電源只有3.8V,正常應為5V才對。斷電測主板上的74HC14D的電源腳與面板上的74HC14D的電源腳不通,懷疑面板的排線有斷線或是插反。看排線的插頭與插座是那種中間有槽的,想插反都插不上,插反的概率不大。于是用萬用表測量排線的兩端,結果都通,說明沒斷線。又懷疑到排線插反,于是將一端的排線插座破了一個豁口,將排線反過來插入,再用萬用表測兩只反相器芯片的電源腳,竟然通了。興奮勁又來了,這回總該好了吧?!
上電試驗,“88888”消除了!可是還沒來得及歡呼呢?又報警了,報的是“Err.02”,但是依然很興奮,“88888”的難題總算解決了。剩下的報警大概率是沒有滿足試機條件而產生的。由于沒搜到說明書。只能看看電路板上有什么檢測了。由于將整流逆變模塊脫離,造成Eu/Ev/Ew與U/V/W開路,所以輸出電流檢測用的A7840芯片的3、4腳就相當于懸空,5、6腳就會輸出最大電壓差2.5V,因此報“Err.02”。用三根導線將Eu/Ev/Ew分別與U/V/W進行短接,再上電“Err.02”的故障消除了,取而代之的是“Err.10”。
繼續看電路板,發現驅動光耦有3只A316J芯片,用來驅動下三路逆變橋的。A316J是帶管壓降檢測(14腳)的,于是順著它的14腳找到檢測末端,再用三根導線分別將三路的檢測末端與AN短接,屏蔽管壓降檢測。上電試驗,顯示"00000",不在報任何故障了。按啟動,頻率開始上升,測6路驅動電壓正常。至此這套脫了外殼的變頻器終于修復。
