揭秘三菱變頻器常見報錯分類與對策解析

    三菱變頻器，作為傳動自動化設備中的關鍵組件，因其獨特的工作特性，包括整流與逆變過程，常常面臨高電壓和大電流的考驗。在啟動瞬間，尤其是重載啟動或1拖2啟動方式下，變頻器所承受的啟動電流更是巨大。此外，設備工藝、負載過重或突變等因素也可能導致變頻器出現各種報錯。這些報錯不僅影響設備的正常運行，還可能對變頻器本身造成損害。因此，了解變頻器的常見報錯及相應的處理對策顯得尤為重要。

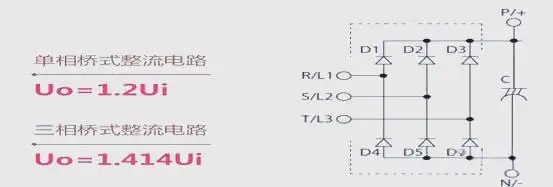

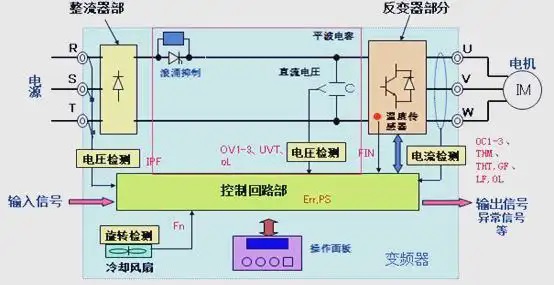

    接下來，我們將深入探討三菱變頻器的常見故障分類。這些故障大致可分為四類：整流部分、直流母線部分、制動回路和逆變部分。這里我們針對整流部分的報錯，提供相應的解決方法。

◉ 整流與逆變特性

      三菱變頻器直流母線部分常見的報錯包括E.OV、E.UVT和E.oL。其中，E.OV是過電壓報錯。在直流母線部分，經過主電容平滑后的電壓應保持相對穩定。若電壓波動較大，則可能觸發變頻器的直流母線故障。該故障的主要數據為檢測母線VPN之間的電壓，具體情形可見下圖。

◉ 直流母線部分報錯

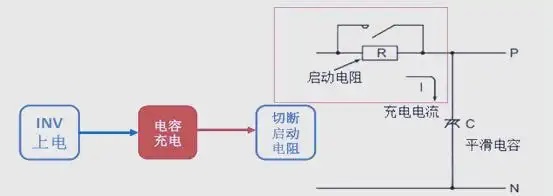

      變頻器控制CPU板會實時監測母線電壓狀態。當電壓超過一定閾值時，便會觸發相應的報錯。具體來說，E.UVT報錯通常在直流母線電壓達到DC430V時被觸發，而E.OVT報錯則通常在電壓升至DC810V時出現。若啟動電阻晶體管在電壓上升后無法及時進行短線切換，這可能會干擾到母線電壓的穩定，進而導致母線電壓下降，最終使變頻器報出E.UVT故障。



◉ E.OVT報錯分析

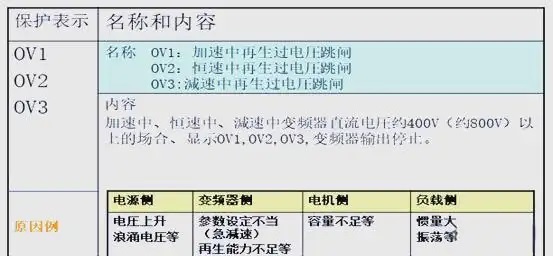

E.OVT報錯主要分為以下三種情況，用戶可根據現場情況，從電源側、變頻器側（涉及變頻器參數）、電機側以及負載側進行排查并解決報錯。

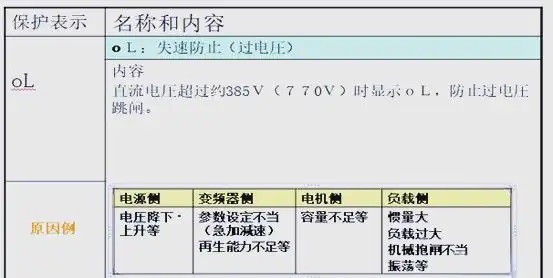

◉ E.oL報錯

E.oL報錯涉及相關內容，但細節未在本文中提供。
